Motoréducteur DC 3047

à balaishypoïdeorthogonal

Présentation

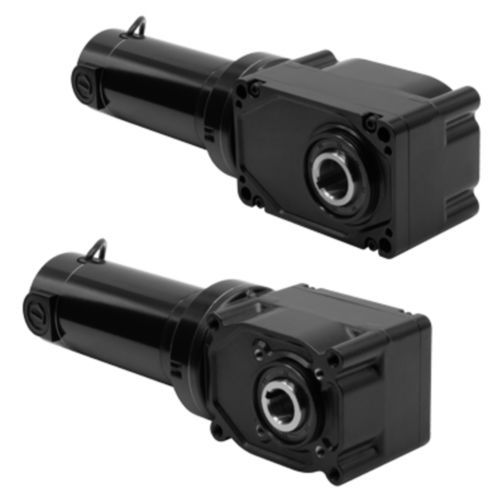

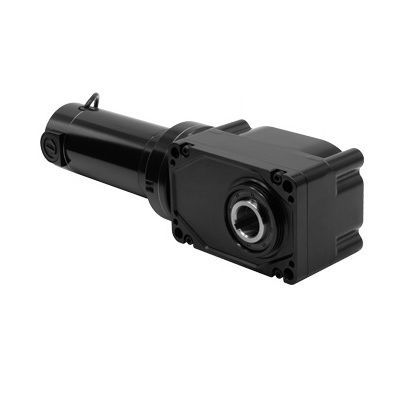

Le modèle 3047 fait partie de la Hypoid Series 33A7 de motoréducteurs DC à angle droit et arbre creux, disponibles pour des applications en 130V, 24V et 12V. Il associe un moteur 33A à un train d'engrenages hypoïde et à un alésage d'arbre creux de 1,25 pouce pour fournir un couple de démarrage élevé et une transmission de puissance efficace à angle droit.

Documentation

• Plans CAO disponibles (DWG, STEP)
• Schéma de câblage disponible
• Fiche de données de sécurité pour le lubrifiant disponible

Caractéristiques standard

• Les performances des modèles 24 VDC sont basées sur une alimentation en courant continu.
• Le moteur 33A offre un couple de démarrage élevé, une vitesse réglable et des performances prévisibles dans diverses conditions d'utilisation. TENV. Classe F.
• Alésage d'arbre creux de 1,25 pouce.
• Un couvercle d'arbre en plastique est fourni avec chaque motoréducteur.
• Montage en face via quatre trous taraudés ou boulons traversants.
• Le carter d'engrenage non ventilé peut être monté dans n'importe quelle orientation. Graisse haute performance. Motoréducteurs lubrifiés à vie.
• Plus efficace que des modèles à roue et vis de taille similaire.
• Compatible encodeur avec kit d'arbre d'encodeur à visser en option modèle 0964 (les modèles standards/en stock sont fournis avec un couvercle d'usine sur l'ouverture d'arbre).
• Balais moteur pré-sélectionnés pour des performances optimales et un fonctionnement silencieux.
• L'arbre creux supprime le besoin de manchons d'accouplement et d'accessoires de montage supplémentaires.
• Des supports de base/pied optionnels et des kits d'arbre optionnels sont disponibles.

Accessoires optionnels

• Kit de montage sur base pour motoréducteurs à arbre creux 30H3 (modèle 0959)
• Kit IP-44 pour moteurs 33A (modèle 0977)
• Kit d'arbre 30H3 1-1/4 pouce arbre unique en acier anti-fatigue (modèle 0930)
• Kit d'arbre pour encodeur (modèle 0964)
• Kit de boîtier de bornes en zamak pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de boîtier de bornes métrique en zamak avec bloc de raccordement pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grand kit de boîtier de bornes en zamak pour plusieurs moteurs et motoréducteurs en stock (modèle 0986)

Caractéristiques techniques

• Modèle : 3047
• Série : Hypoid Series 33A7
• Vitesse (tr/min) : 10
• Couple nominal (lb-in) : 1535
• Tension nominale (V) : 24
• Courant (A) : 14
• Couple de pointe (lb-in) : 3212
• Puissance moteur (HP) : 1/3
• HP décimal : 0.333
• Rapport : 240
• Charge radiale (lbs) : 708
• Longueur XH (inch) : 16.37
• Poids (lbs) : 24
• Type de produit : 33A7FEPM-30H3
• Schéma de connexion : 07410101
