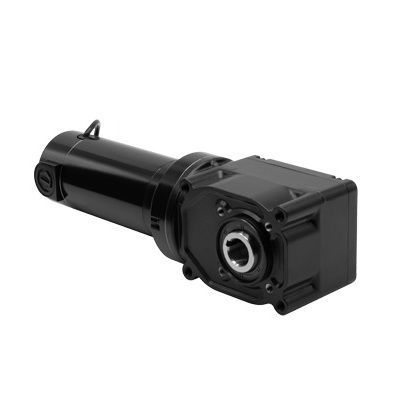

Motoréducteur DC 3041

orthogonalà arbre creux100 W...500 W

Produit
Modèle 3041 de la série 25H2 — groupe moto-réducteur DC à arbre creux angle droit. Équipé d'un arbre creux de 1 pouce et d'un carter de boîte non ventilé, lubrifié à vie. Conçu pour des applications industrielles nécessitant une transmission de couple compacte en angle droit et la suppression d'accouplements supplémentaires.

Spécifications

• Vitesse (rpm) : 63
• Couple nominal (lb-in) : 260
• Tension nominale : 24 VDC
• Courant (A) : 14 A
• Couple de pointe (lb-in) : 542
• Puissance moteur : 1/3 HP
• Rapport de réduction : 40
• Charge radiale (lbs) : 518
• Longueur XH (inch) : 14.82
• Poids (lbs) : 20
• Type de produit : 33A7FEPM-25H2
• HP décimal : 0.333
• Schéma de connexion : 07410101

Plans CAO

• Télécharger PDF
• Télécharger DWG
• Télécharger STEP

Schéma de câblage

• Schéma de câblage disponible (référence 07410101)

Caractéristiques standard

• Les performances des modèles 24 VDC sont basées sur une alimentation en courant continu.
• Le moteur 33A fournit un couple de démarrage élevé, une vitesse réglable et des performances prévisibles selon les conditions d'exploitation. TENV. Classe F.
• Arbre creux de 1 pouce, éliminant le besoin d'accouplements supplémentaires.
• Une protection d'arbre en plastique fournie avec chaque gearmotor (protecteur installé en usine sur les modèles stock).
• Fixation face avant via quatre trous taraudés ou boulons traversants pour une installation flexible.
• Le carter non ventilé peut être monté dans n'importe quelle orientation ; graisse haute performance fournie et lubrifié à vie.
• Plus efficace que des configurations à vis sans fin comparables de même taille.
• Compatible encodeur avec kit d'arbre pour encodeur à vis optionnel (modèle 0964).
• Brosses moteur préassises pour des performances optimisées et un fonctionnement plus silencieux.
• Support d'assise/plaques de fixation optionnels disponibles (modèle 0957 pour 25H2).
• Kits d'arbre optionnels disponibles (modèle 0929 pour 25H2).

Accessoires optionnels

• Kit de fixation sur socle pour gearmotors à arbre creux 25H2 (modèle 0957)
• Kit IP-44 pour moteurs 33A (modèle 0977)
• Kit d'arbre 25H2 1 pouce / arbre simple / acier anti-fatigue (modèle 0929)
• Kit d'arbre pour encodeur (modèle 0964)
• Boîtier de bornes en alliage moulé sous pression pour moteurs et gearmotors 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Boîtier de bornes métrique en alliage moulé avec bloc de jonction pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grand boîtier de bornes en alliage moulé pour 34R, 42R, 48R, 42R-FX, 33A, 42A moteurs et gearmotors standards (modèle 0986)

Caractéristiques techniques

• Vitesse (rpm) : 63
• Couple nominal (lb-in) : 260
• Tension nominale : 24 VDC
• Courant (A) : 14 A
• Couple de pointe (lb-in) : 542
• Puissance moteur : 1/3 HP
• Rapport de réduction : 40
• Charge radiale (lbs) : 518
• Longueur XH (inch) : 14.82
• Poids (lbs) : 20
• Type de produit : 33A7FEPM-25H2
• HP décimal : 0.333
• Référence schéma de connexion : 07410101
