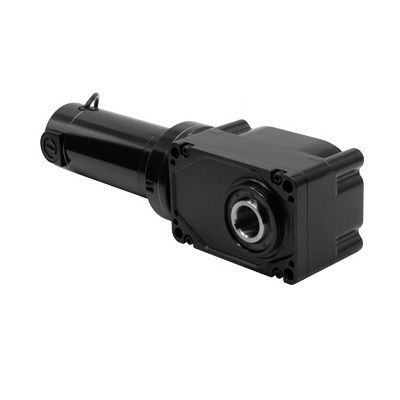

Motoréducteur DC 3043

courant continuà balaishypoïde

Produit
Motoréducteur DC à arbre creux angle droit série 30H3. Le modèle 3043 est un motoréducteur à arbre creux 24 VDC conçu pour un montage en angle droit et des applications nécessitant un couple de démarrage élevé.

Spécifications (tableau)

• Vitesse (tr/min) : 31
• Couple nominal (lb-in) : 510
• Tension nominale (V) : 24
• Courant (A) : 14
• Couple de pointe (lb-in) : 1071
• Puissance moteur : 1/3 HP
• Rapport de démultiplication : 80:1
• Charge radiale (lbs) : 696
• Longueur XH (in) : 16.37
• Poids (lbs) : 24
• Type de produit : 33A7FEPM-30H3
• Schéma de connexion : 07410101

Caractéristiques standard

• Les performances des modèles 24 VDC sont basées sur une alimentation en courant continu.
• Le moteur 33A fournit un couple de démarrage élevé, une vitesse réglable et des performances prévisibles; TENV, Classe F.
• Ø d'alésage de l'arbre creux : 1,25 in.
• Une protection d'arbre en plastique fournie avec chaque motoréducteur.
• Montage en face via quatre trous taraudés ou par boulons traversants.
• Boîtier d'engrenage non ventilé, montage dans n'importe quelle orientation; graisse haute performance, lubrifié à vie.
• Plus efficace que des modèles à vis sans fin de taille comparable.
• Compatible avec encodeur via kit d'arbre d'encodeur vissable optionnel modèle 0964 (modèles standards livrés avec couvercle d'usine sur l'ouverture d'arbre).
• Brosses de moteur pré-séparées pour des performances optimales et un fonctionnement silencieux.
• L'arbre creux élimine le besoin d'accouplements et d'accessoires de montage supplémentaires.

Ressources disponibles
Plans CAO (PDF/DWG/STEP) et schéma de câblage disponibles pour ce modèle. La fiche de données de sécurité du lubrifiant associé est référencée.

Accessoires optionnels et pièces associées

• Kit de fixation base pour motoréducteurs à arbre creux 30H3 (modèle 0959).
• Kit IP-44 pour moteurs 33A (modèle 0977).
• Kit d'arbre 30H3 arbre simple 1-1/4 in en acier anti-fatigue (modèle 0930).
• Kit d'arbre pour encodeur (modèle 0964).
• Kits boîtier de bornes en moulage sous pression (modèles 0984, 1984, 0986) pour différents moteurs/motoréducteurs.

Caractéristiques techniques

• Modèle : 3043
• Série : 30H3
• Type : motoréducteur DC à arbre creux angle droit
• Tension nominale : 24 VDC
• Vitesse : 31 tr/min
• Couple nominal : 510 lb-in
• Couple de pointe : 1071 lb-in
• Puissance moteur : 1/3 HP (0,333 HP)
• Rapport : 80:1
• Courant nominal : 14 A
• Capacité de charge radiale : 696 lbs
• Longueur XH : 16.37 in
• Poids : 24 lbs
• Ø alésage arbre creux : 1.25 in
• Code type produit : 33A7FEPM-30H3
• Référence schéma de connexion : 07410101
• Lubrification : graisse haute performance, lubrifié pour la vie
• Montage : face mount via quatre trous taraudés ou par boulons traversants; boîtier non ventilé montable dans toutes orientations
• Compatibilité encodeur : kit d'arbre d'encodeur optionnel modèle 0964
