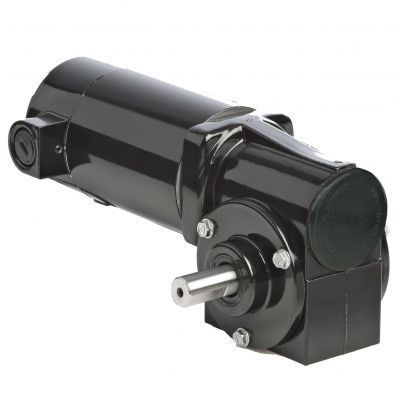

Motoréducteur DC Model 1094

courant continuà balaisorthogonal

Produit
Le Modèle 1094 est un motoréducteur DC à angle droit de la série Metric 24A-3F fabriqué par Bodine Electric Company. La fiche produit fournit les spécifications techniques, dessins CAD, schéma de câblage, références de fiches de sécurité, accessoires optionnels et les commandes/pièces de rechange compatibles pour l'intégration industrielle.

Caractéristiques techniques

• Vitesse : 172 tr/min
• Couple nominal : 0,6 Nm (5,3 lb-in)
• Couple de pointe : 3,0 Nm (26 lb-in)
• Puissance : 23 W (1/32 HP)
• Tension : 180 V DC
• Courant : 0,18 A
• Rapport d'engrenage : 10
• Charge radiale : 180 N (40 lbs)
• Longueur XH : 189 mm (7,4 in)
• Poids : 2,4 kg (5,3 lbs)
• Référence schéma de connexion : 07410097
• Code type produit : 24A4BEPM-3F

Fonctionnalités standard

• Les performances des modèles 180 V sont établies pour une utilisation avec un contrôle de vitesse SCR non filtré (facteur de forme = 1,6).

Ressources CAO / plans

• Dessins CAO disponibles aux formats PDF, DWG et STEP pour le Modèle 1094.
• Schéma de câblage référencé (07410097).
• Fiche de données de sécurité (FDS) référencée pour les lubrifiants associés.

Accessoires optionnels

• Kit de protection IP-44 pour moteurs 24A (modèle 0976) proposé en option.

Commandes et pièces compatibles

• Contrôles de vitesse DC SCR non filtrés compatibles et exemples de commandes listés.
• Pièces de rechange pour la série 24A : balais, chapeaux de balais, ressorts et autres éléments d'entretien.
