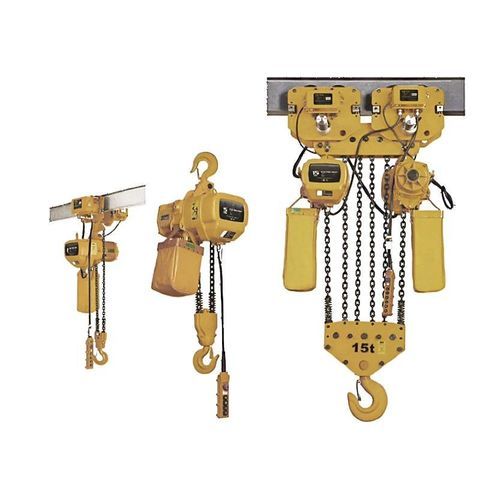

Palan électrique à chaîne HHBB series

avec chariotà hauteur perdue réduitedouble

Aperçu
La série HHBB de palans électriques à chaîne présente une conception compacte à faible hauteur sous crochet réduisant la distance entre le corps du palan et la poutre. Cette configuration améliore l'efficacité de levage vertical et convient aux bâtiments à faible hauteur sous plafond, aux ateliers temporaires et aux lieux où l'espace de levage doit être optimisé.

Caractéristiques principales

• Construction à faible hauteur sous crochet pour une approche du crochet réduite.
• Configurations multi-brins (1 ou 2 brins) couvrant des capacités de 0,5 t à 5 t.
• Levée standard de 3 m ; levées personnalisées disponibles sur demande.
• Différents diamètres de chaîne et puissances moteur pour s'adapter aux besoins d'application.
• Conçu pour une installation simple sur rail et un accès facilité pour la maintenance.

Paramètres techniques

• Gamme de modèles : HHBB-0.5A | HHBB-1.0A | HHBB-2.0A | HHBB-1.0B | HHBB-2.0B | HHBB-3.0B | HHBB-5.0B
• Capacité (t) : 0,5 | 1,0 | 2,0 | 1,0 | 2,0 | 3,0 | 5,0
• Levée standard (m) : 3 pour tous les modèles standards
• Charge d'essai (t) : 6,25 | 12,5 | 25 | 12,5 | 25 | 37,5 | 62,5
• Puissance moteur (kW) : 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 3,0 | 3,0
• Nombre de brins de chaîne : 1 | 1 | 1 | 1 | 2 | 2 | 2
• Diamètre de la chaîne (mm) : 6,3 | 7,1 | 10 | 6,3 | 7,1 | 10 | 11,2
• Vitesse de levage (m/min) : 7,8 | 6,8 | 6,8 | 3,9 | 3,4 | 5,8 | 2,8
• Poids net (kg) : 42 | 59 | 110 | 47 | 69 | 123 | 133
• Poids mort par mètre (kg/m) : 0,5 | 1,1 | 2,2 | 1,0 | 2,2 | 4,4 | 5,8

Modèles et configurations

• Les modèles de type A et B présentent des variantes de montage et des différences de vitesse/moteur ; se référer au code modèle.
• Les modèles mono-brin fournissent une vitesse de levage plus élevée ; les modèles double-brin augmentent la capacité nominale avec une vitesse réduite.
• Levée standard 3 m ; options de levée et chariots sur demande selon projet.

Applications

• Ateliers, lignes de production légères à moyennes et usines modulaires/temporaires.
• Chantiers et postes de maintenance avec hauteur sous plafond limitée.
• Installations nécessitant des plages de capacité flexibles (0,5–5 t) avec un encombrement réduit.

Normes et certifications
Non spécifié sur la page source — vérifier les normes régionales applicables et demander les certificats fabricant avant achat.

Installation et maintenance

• Installer sur poutres compatibles en tenant compte de la hauteur sous crochet et de la compatibilité du chariot.
• Respecter les procédures fabricant pour l'inspection et la lubrification de la chaîne et l'entretien du moteur à intervalles définis.
• Effectuer des essais de charge et des contrôles de sécurité après installation et après toute modification majeure du système de levage.
