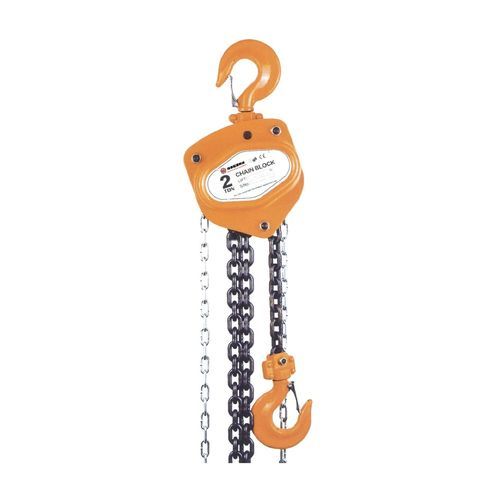

Palan à chaîne manuel HSZ-A series

à mainpour usage intensifcompact

Description du produit
Le palan à chaîne manuelle HSZ-A est une solution de levage manuelle compacte et lourde disponible en capacités de 0.5 à 20 tonnes, avec des modèles lourds supplémentaires à 30 t et 50 t. Conçu selon les normes internationales, il intègre un frein à disque, une chaîne de charge en acier allié de haute qualité et une chaîne manuelle galvanisée. Les crochets sont forgés et traités thermiquement pour une grande résistance et une longue durée de service.

Présentation

• Gamme de charges : 0.5 t à 20 t ; variantes lourdes : 30 t et 50 t.
• Construction compacte et lourde conforme aux normes internationales.
• Frein à disque fiable pour un maintien contrôlé de la charge.
• Chaîne de charge en acier allié standard et chaîne manuelle galvanisée pour une meilleure durabilité.
• Crochet forgé et traité thermiquement pour une haute résistance et une longue durée de vie.

Paramètres
MODEL: HSZ-A1/2 | HSZ-A1 | HSZ-A1 1/2 | HSZ-A2 | HSZ-A3 | HSZ-A5 | HSZ-A10
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15
Min. distance between hooks (mm): 285 | 315 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load (n): 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines: 1 | 1 | 1 | 1 | 2 | 2 | 4
Diameter of load chain (mm): 6.3 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9
Net weight (kg): 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight (kg): 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing (L*W*H) (cm): 30*17*32 | 30*17*32 | 30*17*32 | 28*19*23 | 30*17*32 | 40*20*34 | 62*50*26

Caractéristiques techniques

• Série : palans à chaîne manuelle HSZ-A (modèles HSZ-A1/2 à HSZ-A10).
• Plage de capacité et variantes lourdes comme indiquées.
• Construction : conception compacte et lourde respectant les normes internationales.
• Frein : frein à disque fiable pour le contrôle de la charge.
• Chaîne : chaîne de charge en acier allié standard.
• Chaîne manuelle : chaîne manuelle galvanisée pour la résistance à la corrosion.
• Crochet : forgé et traité thermiquement pour une haute résistance et une longue durée de service.
• Exemple HSZ-A1/2 : capacité 0.5 t ; poids net 8.4 kg ; levée standard 2.5 m ; diamètre de chaîne 6.3 mm.
