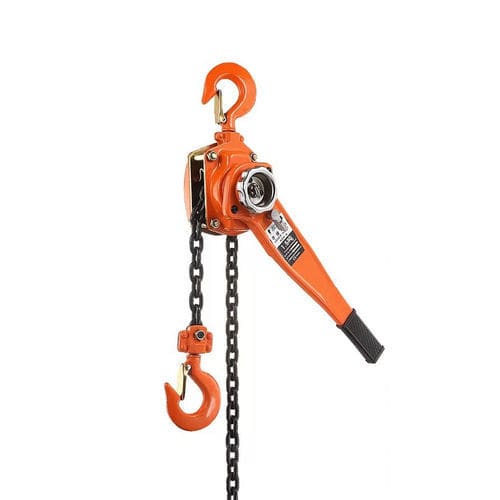

Palan à chaîne manuel TOPONE-D series

à levierà commande manuelleà main

Vue d'ensemble
Un treuil à levier à chaîne manuel, également appelé palan à levier, permet de tirer, déplacer, positionner ou lever des charges d'une seule main. Le principe de conception est similaire à celui des palans à chaîne actionnés manuellement. Bien que des treuils à levier puissent être certifiés pour la levée en suspension, tous les come-alongs ne conviennent pas à cet usage. Vérifiez que le titre du produit contient le terme Hoist ou indique une capacité de levage avant une utilisation en levage suspendu. Les treuils à levier sont destinés aux applications commerciales et industrielles en espaces restreints et faible hauteur sous plafond.

Introduction
Les palans à levier sont conçus pour lever des charges dans leur capacité nominale et ne doivent jamais être utilisés au-delà de cette limite. Ils sont couramment utilisés dans les garages, ateliers et chantiers de construction. Les palans à levier existent en configurations à simple et multiple chute de chaîne ; choisissez la configuration en fonction du poids à lever.

Paramètres
TYPE : TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5
Capacité (T) : 0,8 | 1,6 | 3,2 | 6,3 | 9
Levée standard (m) : 1,5 (tous modèles)
Charge d'essai (T) : 0,96 | 1,92 | 3,84 | 7,56 | 10,8
Effort requis pour lever la charge nominale (N) : 250 | 373 | 390 | 398 | 400
Chutes de la chaîne de charge : 1 | 1 | 1 | 2 | 3
Diamètre de la chaîne de charge (mm) : 6x18 | 7x21 | 10x30
Dimensions clés (mm) - A x B x C x φ x D x H x L : voir le bloc Paramètres ci‑dessus
Poids net (kg) : 7,9 | 10,9 | 14,4 | 35 | 50
Poids supplémentaire par mètre de levée supplémentaire (kg) : 0,8 | 1,1 | 2,2 | 4,4 | 6,6

Normes
Les palans à levier fonctionnent avec une poignée reliée à un mécanisme interne à cliquet et engrenage. L'actionnement de la poignée entraîne les cliquets et un inverseur de sens permet de lever ou descendre la charge. Le crochet de charge assure la fixation. Les unités peuvent être personnalisées selon les demandes clients.

Caractéristiques / spécifications techniques

• Type de produit / série : treuils à levier à chaîne TOPONE (modèles : TOPONE-D1/2, TOPONE-D1, TOPONE-D2, TOPONE-D3, TOPONE-D5)
• Plage de capacité : 0,8 T à 9 T selon modèle
• Levée standard : 1,5 m (tous modèles)
• Charge d'essai : 0,96 T, 1,92 T, 3,84 T, 7,56 T, 10,8 T (par modèle)
• Effort requis pour lever la charge nominale : 250 N, 373 N, 390 N, 398 N, 400 N (par modèle)
• Chutes de chaîne : 1, 1, 1, 2, 3 (par modèle)
• Diamètres de chaîne disponibles : 6x18 mm, 7x21 mm, 10x30 mm
• Dimensions clés (A x B x C x φ x D x H x L) par modèle : voir bloc Paramètres ci‑dessus
• Poids net par modèle : 7,9 kg, 10,9 kg, 14,4 kg, 35 kg, 50 kg
• Poids supplémentaire par mètre de levée supplémentaire : 0,8 kg/m, 1,1 kg/m, 2,2 kg/m, 4,4 kg/m, 6,6 kg/m
• Conçu pour un usage commercial et industriel en espaces restreints et faible hauteur sous plafond
