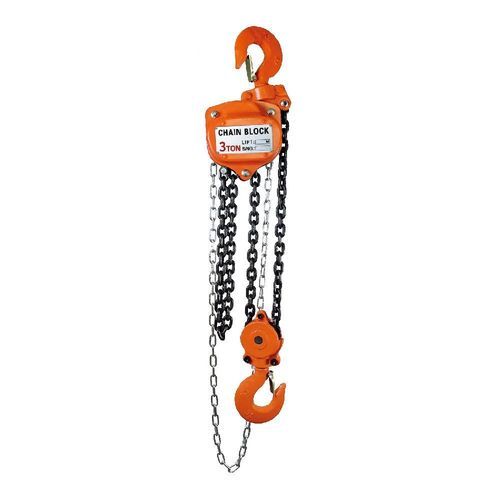

Palan à chaîne manuel HS-VL series

à mainpour usage intensifcompact

Description du produit
Le palan à chaîne manuelle HS-VL est une série conçue selon l'ingénierie japonaise pour lever des charges de 0,5T à 50T avec un effort opérateur réduit. Il intègre un système de freinage automatique à double cliquet et des chaînes de charge en acier allié de haute qualité avec bande de chaîne manuelle galvanisée pour une meilleure résistance à l'usure. Les crochets sont forgés et traités thermiquement pour une résistance accrue. Des limiteurs de charge en option sont disponibles pour un contrôle précis des charges. La gamme couvre des modèles compacts 0,5T jusqu'aux versions lourdes 50T, avec des hauteurs de levage standard généralement de 2,5 m ou 3 m selon le modèle.

Introduction

• Technologie japonaise
• Limiteurs de charge optionnels disponibles
• Faible effort d'utilisation pour soulever des charges élevées
• Chaîne de charge en acier allié et bande de chaîne manuelle galvanisée
• Crochets forgés et traités thermiquement pour une longue durée de vie
• Plage de charge utile : 0,5 Ton à 50 Ton (modèles listés)

Paramètre
MODEL: HS-V0.5T | HA-VL1T | HS-V1.5T | HA-VL2T | HS-VL3T | HA-VL5T | HA-VL10T | HA-VL20T | HA-VL30T | HA-VL50T
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3
Running test load chain (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15 | 30 | 45 | 75
No of falls of load chain: 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 20
Load chain diameter (mm): 5 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9 | 9 | 9 | 9
Dimension A (mm): 129 | 149.5 | 157.5 | 161.5 | 151.5 | 163 | 207 | 215 | 350 | 406
Dimension B (mm): 13 | 154 | 164.5 | 187 | 164.5 | 211 | 398 | 350 | 680 | 962
Dimension C (mm): 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 1380 | 2578
Net weight (kg): 8.4 | 12 | 16.2 | 20 | 24 | 41 | 79 | 193 | 220 | 1092
Packing (L*W*H) (cm): 22*16*15 | 25*19*16 | 33*24*16 | 33*24*19 | 34.5*24*16 | 40*30*19 | 48*42*18.5 | 78*68*20 | 85*67*30 | 110*100*130

Caractéristiques / spécifications techniques

• Série : HS-VL Palan à chaîne manuelle (modèles listés ci‑dessus)
• Plage de capacité : 0,5 Ton à 50 Ton
• Hauteur de levage standard : généralement 2,5 m ou 3 m selon le modèle
• Valeurs d'essai en charge de la chaîne : de 0,75 t à 75 t
• Nombre de brins de la chaîne : 1 à 20 (selon le modèle)
• Diamètre de la chaîne : 5 mm à 9 mm selon le modèle
• Système de freinage automatique à double cliquet pour un maintien sûr et fiable
• Chaîne de charge en acier allié et bande de chaîne manuelle galvanisée pour la résistance à l'usure
• Crochets forgés et traités thermiquement pour une grande résistance et une longue durée de vie
• Limiteurs de charge optionnels pour plus de sécurité et un contrôle précis des charges
• Poids net et dimensions d'emballage variables selon le modèle (voir section Paramètre ci‑dessus)
