Palan à chaîne mécanique HSZ-KⅡ series

manuelà mainpour usage intensif

Présentation

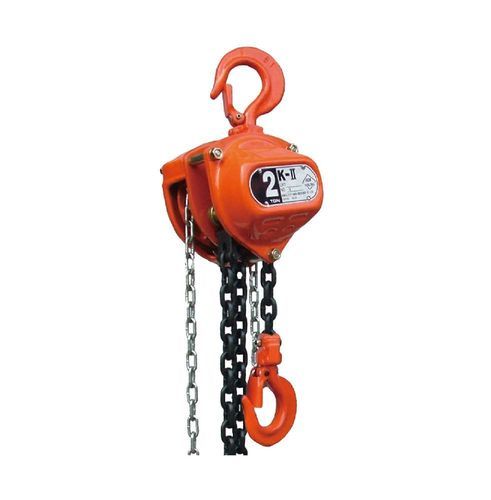

Le palan à chaîne manuel HSZ-KⅡ est un équipement de levage manuel destiné à la manutention industrielle. Il permet d'élever des charges lourdes avec un effort réduit grâce à une transmission mécanique compacte et des composants haute résistance. La chaîne de charge est en acier allié de haute qualité et les éléments standards sont galvanisés. Les crochets sont obtenus par forgeage et traitement thermique professionnel pour une haute résistance et une longue durée de vie. Des limiteurs de charge optionnels sont disponibles. La gamme couvre des capacités de 0,5 t à 20 t, des unités lourdes de 30 t et 50 t étant également proposées ; plusieurs modèles offrent différentes hauteurs de levée et spécifications pour répondre à divers besoins.

Points clés

• Limiteurs de charge optionnels disponibles
• Permet de lever de grandes masses avec un faible effort manuel
• Chaîne de charge en acier allié de haute qualité et éléments galvanisés standards
• Crochet forgé et traité thermiquement pour une grande résistance et durabilité
• Plage de capacité : 0,5 t à 20 t (unités lourdes 30 t et 50 t disponibles)

Paramètres techniques
MODÈLE | HZS-KⅡ1/2 | HZS-KⅡ1 | HZS-KⅡ1 1/2 | HZS-KⅡ2 | HZS-KⅡ3 | HZS-KⅡ5 | HZS-KⅡ10
CAPACITÉ (t) | 0,5 | 1 | 1,5 | 2 | 3 | 5 | 10
Levée standard (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3,5
Charge d'essai (t) | 0,75 | 1,5 | 2,25 | 3 | 4,5 | 7,5 | 12,5
Distance mini entre crochets (mm) | 285 | 315 | 340 | 380 | 475 | 600 | 700
Force de traction pour lever la charge nominale (N) | 25 | 33 | 34 | 34 | 35 | 39 | 41
Nombre de brins de chaîne de charge | 1 | 1 | 1 | 1 | 2 | 2 | 4
Diamètre de la chaîne (mm) | 6,3 | 6,3 | 7,1 | 8 | 7,1 | 9 | 9
Poids net (kg) | 8,4 | 11 | 13,5 | 21 | 22 | 40 | 77
Poids brut (kg) | 9,4 | 12 | 14,5 | 22 | 23 | 41,5 | 85
Emballage (L*W*H) (cm) | 26*16*20 | 26*16*20 | 27*18*24 | 28*18*24 | 28*19*26 | 39*22*30 | 48*46*26

Caractéristiques techniques

• Marque : TOPONE CHAIN
• Série de modèles : HSZ-KⅡ
• Plage de capacité : 0,5 t à 20 t (unités lourdes 30 t et 50 t disponibles)
• Levées standard : 2,5 m, 3 m, 3,5 m selon le modèle
• Charges d'essai variables selon modèle (ex. : 0,75 t pour 0,5 t jusqu'à 12,5 t pour 10 t)
• Distance minimale entre crochets : 285 mm à 700 mm selon le modèle
• Force de traction pour lever la charge : 25 N à 41 N selon le modèle
• Nombre de brins de chaîne : 1, 2 ou 4 selon le modèle
• Diamètre de la chaîne : 6,3 mm à 9 mm selon le modèle
• Plage de poids net : 8,4 kg à 77 kg selon le modèle
• Plage de poids brut : 9,4 kg à 85 kg selon le modèle
• Dimensions d'emballage variables selon modèle (voir tableau)
• Composants clés : chaîne de charge en acier allié de haute qualité, éléments galvanisés, crochet forgé et traité thermiquement
