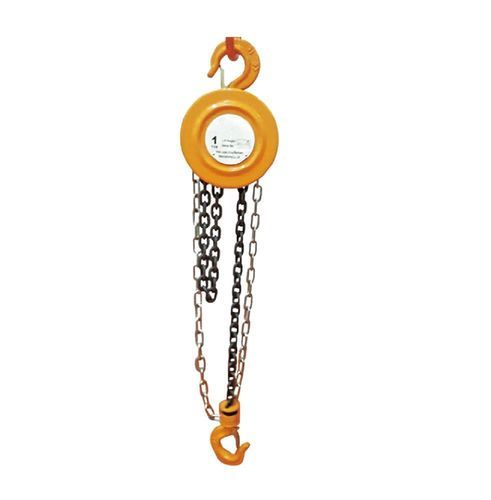

Palan à chaîne manuel HSZ series

à mainpour usage intensif1

Description du produit
Le palan à chaîne manuel HSZ présente un boîtier de type "gourde" d'inspiration chinoise et permet de soulever des charges lourdes avec un effort opérateur réduit. Il est équipé de chaînes de charge en acier allié et d'éléments standard galvanisés. Le crochet de levage est forgé à la chute et traité thermiquement pour une longue durée de service. Gamme de capacités : 0,5 t à 20 t, avec options 30 t et 50 t pour applications lourdes. Les modèles HAZ-1/2 à HAZ-10 proposent différentes capacités, longueurs de levée standard et spécifications selon les besoins.

Introduction

• Boîtier style "gourde" d'inspiration chinoise
• Faible effort opérateur pour soulever de lourdes charges
• Chaîne de charge en acier allié et finition galvanisée standard
• Crochet forgé à la chute et traité thermiquement pour une durée de service prolongée
• Gamme de capacité de 0,5 t à 20 t ; 30 t et 50 t disponibles pour machines lourdes

Paramètre
MODEL | HAZ-1/2 | HAZ-1 | HAZ-1 1/2 | HAZ-2 | HAZ-3 | HAZ-5 | HAZ-10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 240 | 275 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load(n) | 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines(mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 62*50*28

Caractéristiques / Spécifications techniques

• Séries de modèles : HAZ-1/2, HAZ-1, HAZ-1 1/2, HAZ-2, HAZ-3, HAZ-5, HAZ-10
• Plage de capacité : 0,5 t à 10 t dans le tableau (disponible jusqu'à 20 t ; 30 t et 50 t pour applications lourdes)
• Levée standard : 2,5 m–3,5 m selon le modèle
• Matériau de la chaîne de charge : acier allié
• Finition : galvanisée standard
• Crochet : forgé à la chute et traité thermiquement pour une longue durée de service
• Diamètre de chaîne : 6 mm, 8 mm ou 10 mm selon le modèle
• Exemples de masse nette : 8.4 kg à 77 kg selon le modèle
• Dimensions d'emballage fournies par modèle (L*W*H en cm)
