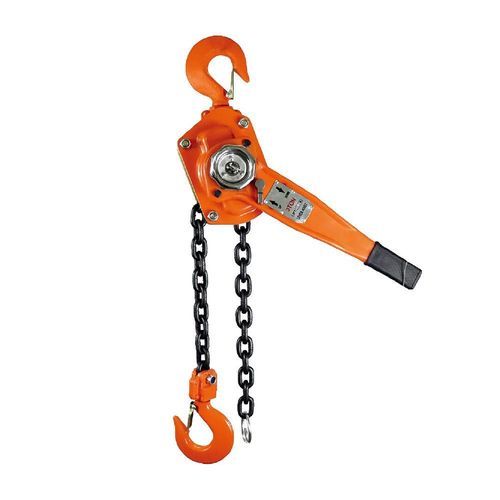

Palan à chaîne manuel HSH-VA

à levierrésistant à la corrosion1

Description du produit
Le palan à levier à chaîne HSH-VA est un équipement de levage manuel conçu pour la manutention précise et fiable de charges de 0,5 t à 6 t. Il intègre un mécanisme de contrôle du couple, un crochet traité thermiquement résistant aux surcharges, des carters de roue dentée et de frein anti-choc, ainsi qu'un traitement anti-corrosion de la chaîne pour une utilisation sûre en milieu industriel.

Points clés

• Mécanisme de contrôle du couple pour une gestion précise de la charge
• Crochet traité thermiquement assurant la sécurité en cas de surcharge
• Carters de transmission et de frein anti-choc protégeant contre la poussière et la pluie
• Poignée en caoutchouc antidérapante pour une manipulation sûre
• Force de freinage élevée, réglage facile et traitement anticorrosion
• Conception spéciale du frein pour réduire l'usure
• Goupille de positionnement de la chaîne protégeant la tête de machine
• Chaîne anticorrosion avec traitement de surface spécial pour le levage lourd
• Dispositif stable pour empêcher l'enroulement de la chaîne pendant le levage

Fonctionnement et normes
Le fonctionnement du palan à levier repose sur un mécanisme à cliquet et engrenage actionné par la poignée. En manœuvrant la poignée, les cliquets internes entraînent la montée ou la descente de la charge ; l'inversion de l'engrenage interne permet de changer la direction. Le crochet à l'extrémité assure la fixation sûre de la charge. Les palans HSH-VA peuvent être personnalisés selon les exigences du client et conformes aux normes de sécurité industrielle applicables.

Paramètres techniques
Modèle: VA-0.5T | VA-0.75T | VA-1T | VA-1.5T | VA-2T | VA-3T | VA-6T
Capacité (t): 0,5 | 0,75 | 1 | 1,5 | 2 | 3 | 6
Levée standard (m): 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5
Charge d'essai de fonctionnement (t): 0,75 | 1,125 | 1,5 | 2,25 | 3 | 4,5 | 9
Nombre de brins de chaîne: 1 | 1 | 1 | 1 | 1 | 1 | 2
Diamètre de la chaîne (mm): 5 | 6 | 6 | 8 | 8 | 10 | 10
Dimension (mm) A: 102 | 148 | 148 | 176 | 176 | 195 | 195
Dimension (mm) B: 80 | 87,5 | 87,5 | 102 | 102 | 109 | 109
Dimension (mm) C: 95 | 135 | 135 | 157 | 57 | 210 | 253
Poids net (kg): 3,5 | 7 | 7,5 | 11 | 12 | 19 | 32
Emballage (L*W*H) (CM): 34*14*17 | 37*14*17 | 37*14*17 | 52*14*18 | 24*14*18 | 55*16*21 | 55*16*21

Caractéristiques techniques

• Nom du produit : Palan à levier à chaîne HSH-VA
• Marque : TOPONE CHAIN
• Série modèle : HSH-VA
• Modèles disponibles : VA-0.5T, VA-0.75T, VA-1T, VA-1.5T, VA-2T, VA-3T, VA-6T
• Plage de capacité : 0,5 t à 6 t
• Levée standard : 1,5 m (tous les modèles)
• Charge d'essai de fonctionnement (par modèle) : 0,75 t, 1,125 t, 1,5 t, 2,25 t, 3 t, 4,5 t, 9 t
• Nombre de brins de chaîne : 1 brin (la plupart des modèles), 2 brins (VA-6T)
• Diamètres de chaîne : 5 mm, 6 mm, 8 mm, 10 mm selon le modèle
• Dimensions (A x B x C en mm) et poids nets par modèle comme indiqué ci-dessus
• Dimensions d'emballage (cm) par modèle listées ci-dessus
