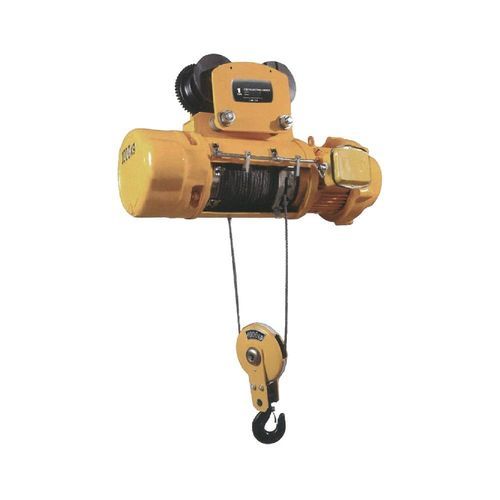

Palan électrique à chaîne

monopoutrecompactentraîné par moteur

Aperçu
Le palan électrique à câble MD1 Electric Hoist est conçu pour les ponts roulants mono-poutre, les entrepôts et les applications de ponts. Il propose une levée à double vitesse pour un positionnement précis, un réducteur à trois étages à engrenages hélicoïdaux pour une transmission fluide, et un moteur de levage à rotor conique offrant un couple de démarrage élevé. Les composants et dispositifs de sécurité sont dimensionnés pour la fiabilité industrielle et la maintenance.

Introduction

• Fonctionnement à deux vitesses (normale / lente) permettant un chargement/déchargement maîtrisé à basse vitesse.
• Applications : ponts roulants mono-poutre, entrepôts et ponts industriels.
• Transmission : réducteur hélicoïdal à arbre fixe en trois étages ; engrenages et arbres en acier allié traités thermiquement.
• Carrosserie : boîte et couverture en fonte de haute qualité, assemblage serré et bonne étanchéité pour une longue durée de vie.
• Sécurité électrique : coupure d'urgence du circuit principal et limiteurs de course haut/bas (limiteur anti-incendie).
• Câble : câble d'abaissement GB1102-74 (6 x 37 + 1) pour une durabilité prolongée.
• Moteur : moteur asynchrone à rotor conique avec fort couple de levage sans frein additionnel ; taux de service 25 % ; isolation classe B ou F ; protection IP44/IP54.
• Commande : boîtier à boutons manuels ; disponible en commande par câble ou télécommande sans fil.

Paramètres
Capacité (Tonnes) : 0,5, 1, 2, 3, 5, 10, 16
Hauteur de levage (m) : 3-9, 6-12, 6-18, 6-18, 6-18, 6-18, 6-18
Vitesse de levage (m/min) : 8/0,8 (toutes capacités)
Vitesse de translation (m/min) : 20/30
Diamètre du câble (mm) : 4,8, 7,4, 11, 13, 15,5, 15,5, 15,5
I Beam (GB706-88) : 16-28b, 16-28b, 20a-32c, 20a-32c, 25a-45c, 32b-63c, 32b-63c
Puissance moteur de levage (kW) : 0,8, 1,5, 3, 4,5, 7,5, 13, 13
Puissance moteur de translation (kW) : 0,2, 0,2, 0,4, 0,4, 0,8, 0,8*2, 0,8*2
Tension : 220V / 380V / 440V, 50Hz / 60Hz, 3PH
Poutre double : personnalisable

Caractéristiques / spécifications techniques

• Modèle : MD1 Electric Hoist
• Application : ponts roulants mono-poutre, entrepôts, ponts
• Transmission : réducteur hélicoïdal à arbre fixe en trois étages, engrenages et arbres en acier allié traités
• Carrosserie : boîte et couverture en fonte, assemblage étanche
• Câble : GB1102-74 (6 x 37 + 1)
• Moteur : moteur asynchrone à rotor conique, fort couple, sans frein supplémentaire, 25 % de cycle de service
• Isolation : classe B ou F
• Protection : IP44 / IP54
• Commande : boîtier à boutons manuels ; commande par câble ou télécommande sans fil
• Sécurité : coupure d'urgence du circuit principal ; limiteurs de course haut/bas
• Vitesses : levage double vitesse (ex. 8 / 0,8 m/min) ; translation 20 / 30 m/min
• Options de tension : 220V / 380V / 440V, 50Hz / 60Hz, 3 phases
