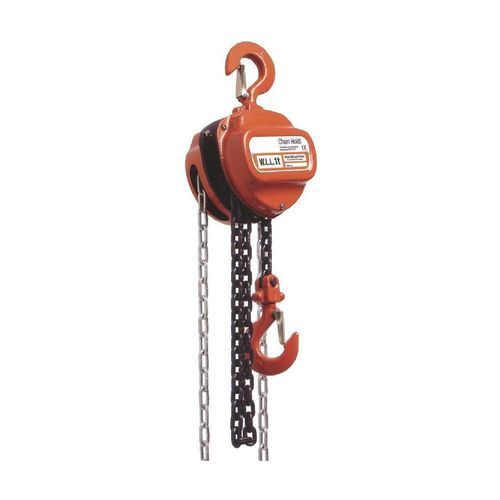

Palan à chaîne manuel HSZ-C series

à mainpour usage intensif1

Présentation du produit
Le palan à chaîne manuel HSZ-C est un équipement de levage manuel conçu pour un usage industriel. Il permet d'élever des charges lourdes avec un effort limité. Le palan est équipé d'une chaîne de charge en acier allié de haute qualité et d'un bac de chaîne galvanisé standard. Les crochets sont forgés puis traités thermiquement pour offrir une grande résistance et une longue durée de service. Les capacités disponibles vont de 0,5 t à 10 t (standard), des variantes lourdes existent jusqu'à 30 t et 50 t. Des limiteurs de charge supplémentaires sont disponibles en option.

Introduction

• Limiteurs de charge supplémentaires en option.
• Permet de soulever de lourdes charges avec un faible effort appliqué.
• Chaîne de charge en acier allié de haute qualité et bac de chaîne galvanisé standard.
• Les crochets sont forgés et traités thermiquement pour une grande résistance et une longue durée de vie.
• Plage de capacités : 0,5 t à 10 t (tableau) ; palans lourds disponibles en 30 t et 50 t.

Paramètres
MODEL, HSZ-C1/2, HSZ-CL1, HSZ-C1 1/2, HSZ-C2, HSZ-C3, HSZ-C5, HSZ-C10
CAPACITY(t), 0.5, 1, 1.5, 2, 3, 5, 10
Standard lift(m), 2.5, 2.5, 2.5, 3, 3, 3, 3.5
Test load(t), 0.75, 1.5, 2.25, 3, 4.5, 7.5, 15
Min.distance between hooks(mm), 285, 315, 340, 380, 475, 600, 700
Chainpull to lift full load(n), 25, 33, 34, 34, 35, 39, 41
No. of load chain (mm), 1, 1, 1, 2, 2, 2, 4
Diameter of load chain(mm), 6, 6, 8, 8, 8, 10, 10
Net weight(kg), 8, 10, 11, 14, 22, 36, 68
Gross weight(kg), 9.4, 11.5, 12, 17, 26, 43, 82
Packing(L*W*H)(cm), 28*21*17, 30*24*18, 34*29*20, 35*25*19, 38*30*20, 45*35*24, 70*46*75

Normes
Aucune norme spécifique fournie.

Caractéristiques / spécifications techniques

• Modèle / Série : HSZ-C
• Plage de capacité : 0,5 t à 10 t (tableau) ; palans lourds disponibles en 30 t et 50 t
• Levée standard : 2,5 m–3,5 m selon le modèle
• Charge d'essai : 0,75 t–15 t selon le modèle
• Distance minimale entre crochets : 285 mm–700 mm selon le modèle
• Effort sur la chaîne pour lever la charge pleine : 25–41 N selon le modèle
• Nombre de chaînes de charge : 1–4 selon le modèle
• Diamètre de la chaîne de charge : 6 mm–10 mm selon le modèle
• Poids net : 8 kg–68 kg selon le modèle
• Poids brut : 9,4 kg–82 kg selon le modèle
• Dimensions d'emballage variables selon le modèle (exemples dans le tableau)
• Matériaux / traitements : chaîne de charge en acier allié de qualité, bac de chaîne galvanisé standard ; crochets forgés et traités thermiquement pour une grande résistance et longue durée de service
• Accessoires optionnels : limiteurs de charge supplémentaires
