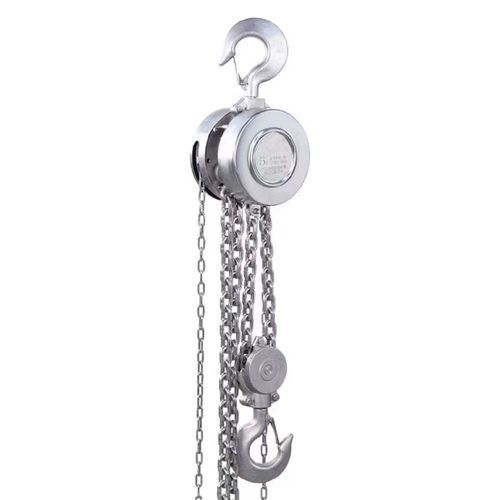

Palan à chaîne manuel TOP series

résistant à la corrosionen acier inoxydablepour applications alimentaires

Description du produit
Le palan à chaîne en acier inoxydable est conçu pour les levages en environnements propres et corrosifs où l'hygiène et la résistance à la corrosion sur le long terme sont essentielles. Fabriqué en acier inoxydable 304 ou 316 de qualité, il convient aux secteurs agroalimentaire, maritime, chimique et pharmaceutique. Le palan offre une manœuvre manuelle fluide, un contrôle précis de la charge et des performances fiables dans des conditions difficiles.

Applications

• Agroalimentaire – adapté à la manutention d'ingrédients et d'équipements sans risque de contamination.
• Maritime et construction navale – fonctionnement fiable en milieu salin, humide et offshore.
• Production pharmaceutique – compatible avec les exigences d'hygiène pour les opérations de levage en salle blanche.
• Usines chimiques – résiste aux expositions chimiques pour une manutention sûre des charges.
• Environnements extérieurs et sévères – conçu pour une utilisation longue durée en zones exposées à l'humidité ou aux conditions climatiques extrêmes.

Paramètres
Modèle
TOP-0.5M | TOP-1M | TOP-1.5M | TOP-2M | TOP-3M | TOP-5M
Capacité (t)
0,5 | 1 | 1,5 | 2 | 3 | 5
Hauteur de levage standard (m)
3 | 3 | 3 | 3 | 3 | 3
Charge d'essai (kN)
6.25 | 12.5 | 18.8 | 25 | 37.5 | 62.5
Dimensions chaîne de charge (mm)
6x18 | 7x21 | 9x27 | 7x21 | 9x27 | 10x30
Dimensions chaîne de manœuvre (mm)
5x23.3 (tous modèles)
Poids net (kg)
11 | 13 | 16.5 | 19.5 | 31.5 | 60
Dimensions (mm) - A | B | C | D | H min
TOP-0.5M: 142 | 131.5 | 26 | 40 | 360
TOP-1M: 172 | 151 | 26 | 40 | 376
TOP-1.5M: 196 | 173 | 29.5 | 45 | 442
TOP-2M: 192 | 151 | 34 | 50 | 425
TOP-3M: 230 | 173 | 39 | 55 | 565
TOP-5M: 365 | 189 | 41 | 65 | 710

Normes
Conforme aux normes industrielles applicables pour les équipements de levage en acier inoxydable et les composants résistants à la corrosion.

Caractéristiques techniques

• Modèles : TOP-0.5M, TOP-1M, TOP-1.5M, TOP-2M, TOP-3M, TOP-5M.
• Matériau : acier inoxydable 304 ou 316 pour résistance à la corrosion et hygiène.
• Capacités : 0,5 t, 1 t, 1,5 t, 2 t, 3 t, 5 t.
• Hauteur de levage standard : 3 m (standard pour tous les modèles listés).
• Charges d'essai (kN) : 6.25 (0,5 t), 12.5 (1 t), 18.8 (1,5 t), 25 (2 t), 37.5 (3 t), 62.5 (5 t).
• Dimensions chaîne de charge (mm) : 6x18 (0,5 t), 7x21 (1 t & 2 t), 9x27 (1,5 t & 3 t), 10x30 (5 t).
• Dimension chaîne de manœuvre (mm) : 5x23.3 (tous modèles).
• Poids net (kg) : 11 (0,5 t), 13 (1 t), 16.5 (1,5 t), 19.5 (2 t), 31.5 (3 t), 60 (5 t).
• Dimensions (mm) - A/B/C/D/H min : TOP-0.5M 142/131.5/26/40/360; TOP-1M 172/151/26/40/376; TOP-1.5M 196/173/29.5/45/442; TOP-2M 192/151/34/50/425; TOP-3M 230/173/39/55/565; TOP-5M 365/189/41/65/710.
• Applications recommandées : agroalimentaire, maritime, pharmaceutique, chimique, environnements extérieurs/hostiles.
