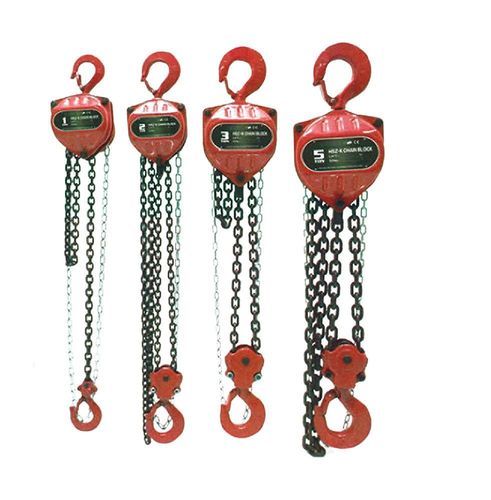

Palan à chaîne manuel HSZ-K

à maincompact1

Aperçu Le palan à chaîne manuel HSZ-K offre des capacités de 0,5 t à 20 t selon le modèle. Conception compacte conforme aux normes internationales. Équipé d'un disque de frein, d'une chaîne de levage en acier allié et d'une chaîne manuelle galvanisée. Les crochets sont forgés et traités thermiquement pour une haute résistance et une longue durée de service.

Introduction

• Plage de charge : 0,5 t à 20 t
• Conception compacte conforme aux normes mondiales applicables
• Disque de frein, chaîne de levage en acier allié et chaîne manuelle galvanisée
• Crochets forgés et traités thermiquement pour une grande résistance et une longue durée de vie

Paramètre MODEL | HSZ-K1/2 | HSZ-K1 | HSZ-K1 1/2 | HSZ-K2 | HSZ-K3 | HSZ-K5 | HSZ-K10
CAPACITÉ(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Levée standard(m) | 2.5 | 2.6 | 2.5 | 3 | 3 | 3 | 3.5
Charge d'essai(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Distance min. entre crochets(mm) | 225 | 306 | 368 | 444 | 486 | 616 | 700
Effort sur chaîne pour soulever charge maxi(N) | 221 | 304 | 343 | 314 | 343 | 383 | 392
Nombre de brins de chaîne de charge | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diamètre de la chaîne de charge(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Poids net(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Poids brut(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Emballage(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

Caractéristiques techniques

• Série / Modèle : HSZ-K (exemples : HSZ-K1/2, HSZ-K1, HSZ-K1 1/2, HSZ-K2, HSZ-K3, HSZ-K5, HSZ-K10)
• Plage de charge : 0,5 t à 20 t
• Levée standard : 2,5 m à 3,5 m selon le modèle
• Charge d'essai : 0,75 t à 12,5 t selon le modèle
• Distance minimale entre crochets : 225 mm à 700 mm selon le modèle
• Effort sur chaîne pour charge maximale : 221 N à 392 N selon le modèle
• Nombre de brins de chaîne : 1, 2 ou 4 selon le modèle
• Diamètre de la chaîne : 6 mm, 8 mm ou 10 mm selon le modèle
• Composants standard : disque de frein, chaîne de levage en acier allié, chaîne manuelle galvanisée, crochets forgés et traités thermiquement
• Poids net par modèle : 8.4 kg à 77 kg
• Poids brut par modèle : 9.4 kg à 85 kg
• Dimensions d'emballage : varient selon le modèle (voir valeurs ci-dessus)
