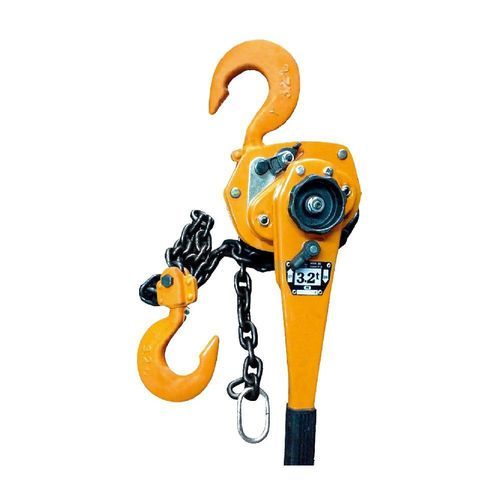

Palan à chaîne manuel HSH-VL

à levierà commande par levierà commande manuelle

Présentation
Le palan à levier à chaîne HSH-VL est un palan manuel conçu pour le levage vertical contrôlé et le positionnement précis des charges en environnement industriel. Il intègre une chaîne et des crochets en alliage haute résistance, une poignée rotative à 360° pour l'utilisation en espace restreint, un frein automatique double « Weston » pour une tenue de charge sûre et une finition thermolaquée pour une meilleure résistance de surface. Plusieurs capacités sont disponibles selon les tâches de levage.

Caractéristiques principales

• Construction compacte à faible encombrement pour les espaces restreints
• Chaîne et crochets en alliage haute résistance
• Poignée rotative 360° facilitant l'opération en zones étroites
• Frein automatique double Weston assurant la rétention de la charge
• Corps peint en poudre pour résistance à l'usure
• Poignée avec revêtement caoutchouc antidérapant
• Capacités disponibles : 0,5 t, 0,75 t, 1,5 t, 3 t, 6 t, 9 t

Spécifications

• Modèle VL-0.5T — Capacité : 0,5 t ; Levée standard : 1,5 m ; Charge d'essai : 0,75 t ; Nombre de brins de chaîne : 1 ; Diamètre chaîne : 5 mm ; Dimensions (A×B×C) : 102 × 80 × 95 mm ; Poids net : 3,5 kg ; Emballage : 37×14×17 cm
• Modèle VL-0.75T — Capacité : 0,75 t ; Levée standard : 1,5 m ; Charge d'essai : 1,125 t ; Nombre de brins : 1 ; Diamètre chaîne : 6,3 mm ; Dimensions (A×B×C) : 155 × 88 × 135 mm ; Poids net : 6,6 kg ; Emballage : 37×14×17 cm
• Modèle VL-1.5T — Capacité : 1,5 t ; Levée standard : 1,5 m ; Charge d'essai : 2,25 t ; Nombre de brins : 1 ; Diamètre chaîne : 7,1 mm ; Dimensions (A×B×C) : 170 × 110 × 162 mm ; Poids net : 11 kg ; Emballage : 52×14×18 cm
• Modèle VL-3T — Capacité : 3 t ; Levée standard : 1,5 m ; Charge d'essai : 4,5 t ; Nombre de brins : 1 ; Diamètre chaîne : 9 mm ; Dimensions (A×B×C) : 198 × 120 × 211 mm ; Poids net : 17 kg ; Emballage : 55×16×21 cm
• Modèle VL-6T — Capacité : 6 t ; Levée standard : 1,5 m ; Charge d'essai : 9 t ; Nombre de brins : 2 ; Diamètre chaîne : 9 mm ; Dimensions (A×B×C) : 198 × 120 × 254 mm ; Poids net : 27,5 kg ; Emballage : 55×16×21 cm
• Modèle VL-9T — Capacité : 9 t ; Levée standard : 1,5 m ; Charge d'essai : 13,5 t ; Nombre de brins : 3 ; Diamètre chaîne : 9 mm ; Dimensions (A×B×C) : 198 × 120 × 319 mm ; Poids net : 47 kg ; Emballage : 55×16×21 cm

Fonctionnement
Le palan à levier fonctionne via un mécanisme interne à cliquet et pignon entraîné par le mouvement de va-et-vient de la manette. La direction des engrenages se sélectionne pour lever ou abaisser la charge. Le crochet de terminaison assure la fixation stable de la charge. Des options de personnalisation peuvent être fournies selon les besoins d'application.

Détails techniques

• Série / Modèle : HSH-VL
• Finition du corps : Thermolaquage pour résistance à l'usure
• Chaîne & crochets : Alliage haute résistance
• Frein : Frein automatique double Weston
• Poignée : Poignée rotative 360° avec revêtement caoutchouc antidérapant
• Levée standard : 1,5 m (tous les modèles listés)
• Diamètres de chaîne : 5 mm à 9 mm selon modèle
• Plage de poids net : 3,5 kg à 47 kg selon modèle
