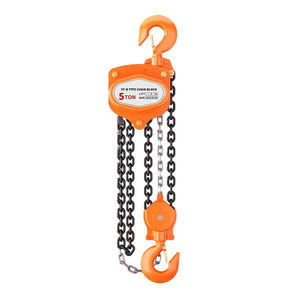

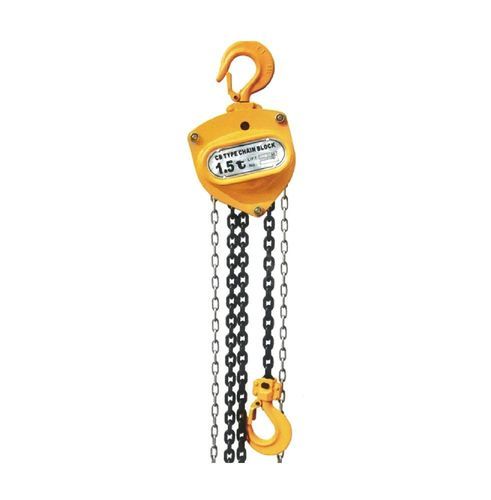

Palan à chaîne manuel HSC-CB

à mainpour usage intensifcompact

Aperçu du produit
Le palan à chaîne manuelle HSC-CB offre des capacités de levage manuelles de 0,5 t à 20 t, avec des versions lourdes dédiées de 30 t et 50 t. L'appareil intègre un frein à disque fiable, une chaîne de charge en acier allié de qualité supérieure, une chaîne manuelle galvanisée et des crochets forgés traités thermiquement pour une longue durée de vie. Plusieurs modèles CB-I (1T–10T) couvrent une gamme de capacités, hauteurs de levage et configurations adaptées aux applications industrielles.

Introduction

• Charge de travail : 0,5 t à 20 t ; versions lourdes : 30 t et 50 t.
• Conception compacte et robuste conforme aux normes internationales pertinentes.
• Frein à disque fiable pour un maintien sécurisé de la charge.
• Chaîne de charge en acier allié de haute qualité ; nombre de brins variable selon le modèle.
• Chaîne manuelle galvanisée pour une meilleure résistance à la corrosion.
• Crochets forgés et traités thermiquement pour une haute résistance et une longue durée de vie.

Paramètres
MODÈLE | CB-I 1T | CB-I 1.5T | CB-I 2T | CB-I 3T | CB-I 5T | CB-I 10T
CAPACITÉ (t) | 1 | 1,5 | 2 | 3 | 5 | 10
Hauteur de levage (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3
Chaîne de charge - Nombre de brins | 1 | 1 | 1 | 1 | 2 | 4
Dimension de la chaîne | 6×18 | 7,1×21 | 8×24 | 10×30 | 9×27 | 10×30
Force de traction (kg) | 250 | 265 | 335 | 372 | 360 | 380
Poids N.W / G.W (kg) | 14,5 / 15 | 16,5 / 17 | 19,5 / 20,1 | 32 / 34 | 41,1 / 43,6 | 75,7 / 79,1
Dimension (mm) A | 149 | 176 | 176 | 231 | 249 | 463
Dimension (mm) B | 153 | 173 | 173 | 185 | 185 | 185
Dimension (mm) C | 29 | 35 | 35 | 39 | 49 | 54
Dimension (mm) D | 41 | 51 | 51 | 49 | 67 | 75
Hmin (mm) | 352 | 385 | 385 | 445 | 615 | 765
Poids additionnel par mètre de levage (kg) | 0,8 | 1,1 | 1,4 | 2,2 | 3,8 | 8,8

Normes
Fabriqué conformément aux normes internationales pertinentes pour les équipements de levage (par ex. normes EN/ISO applicables) ; la conformité finale dépend du modèle et de la configuration choisis.

Caractéristiques / spécifications techniques

• Large plage de charge : 0,5 t à 20 t ; options lourdes : 30 t et 50 t.
• Conception compacte et adaptée aux environnements industriels.
• Frein à disque fiable pour le contrôle sûr des charges.
• Chaîne de charge en acier allié de haute qualité ; configurations (1, 2 ou 4 brins) selon modèle.
• Chaîne manuelle galvanisée pour la résistance à la corrosion.
• Crochets forgés avec traitement thermique professionnel pour une haute résistance et une longue durée de vie.
• Série disponible : HSC-CB Hand Chain Hoist — CB-I 1T, CB-I 1.5T, CB-I 2T, CB-I 3T, CB-I 5T, CB-I 10T.
• Paramètres clés par modèle résumés ci‑dessus : capacité, hauteur de levage, chaîne de charge, dimension de chaîne, force de traction, poids net/ brut, cotes (A, B, C, D, Hmin) et poids additionnel par mètre de levage.
