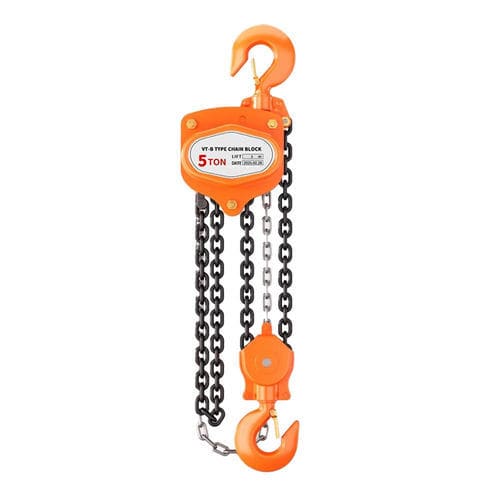

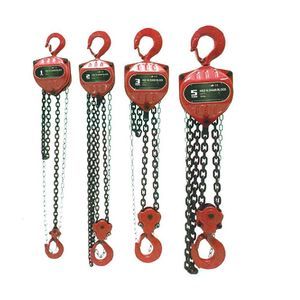

Palan à chaîne à commande mécanique TOPONE-D series

manuelà chariot1

Nom du produit
Le palan à chaîne manuel est un dispositif de levage mécanique destiné aux applications industrielles, de construction et d'entrepôt. Conçu pour un levage vertical fiable lorsque l'alimentation électrique est indisponible, il couvre des capacités de 0,5 à 30 tonnes selon la gamme TOPONE‑D et des levées standard de 3 m ou 6 m.

Introduction

• Capot engrenage renforcé protégeant les composants internes des chocs externes.
• Ensemble à roulement global améliorant les performances et la durée de vie.
• Construction en tôle d'acier faiblement alliée pour une sécurité et une durabilité accrues.
• Chaîne de charge haute résistance Grade 80 avec facteur de sécurité élevé et longue durée de vie.
• Conception de crochets ouverts empêchant l'entrée de corps étrangers et évitant le blocage chaîne/poulie.
• Rotation régulière, fonctionnement efficace et effort manuel réduit.

Paramètres
TYPE | TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5 | TOPONE-D10 | TOPONE-D15 | TOPONE-D20 | TOPONE-D30
Capacité (T) | 0,5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 30
Levée standard (M) | 3/6 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6
Charge d'essai (T) | 0,75 | 1,5 | 3 | 4,5 | 7,5 | 15 | 22,5 | 30 | 45
Effort requis pour lever la charge nominale (N) | 240 | 250 | 335 | 343 | 380 | 380 | 385 | 400x2 | 400x2
Nombre de brins de chaîne | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 8 | 8
Diamètre chaîne de charge (mm) | 5x15 | 6x18 | 8x24 | 7x21 | 10x30 | 10x30 | 10x30 | 10x30 | 10x30
Dimensions (mm) - a | 148 | 172 | 210 | 230 | 280 | 385 | 405 | 640 | 705
Dimensions (mm) - b | 132 | 151 | 175 | 177 | 189 | 189 | 242 | 200 | 454
Dimensions (mm) - c | 23 | 26 | 34 | 39 | 41 | 50 | 80 | 80 | 80
Dimensions (mm) - d | 35 | 40 | 50 | 55 | 65 | 85 | 110 | 110 | 110
h min (mm) | 345 | 376 | 470 | 565 | 630 | 780 | 920 | 980 | 1280
Poids net (Kg) | 9.3/14 | 12.2 | 19.5 | 27 | 41 | 78 | 160 | 217 | 433
Poids supplémentaire par mètre de levée additionnelle (Kg) | 1.4 | 1.6 | 2.2 | 3 | 5.2 | 9.5 | 14.2 | 19 | 27.7

Caractéristiques / Spécifications techniques

• Marque: TOPONE
• Série modèle: TOPONE‑D series
• Plage de capacité: 0,5 T à 30 T selon la variante
• Options de levée standard: généralement 3 m (certains modèles 6 m ou 3/6 m)
• Charge d'essai: de 0,75 T à 45 T selon le modèle
• Effort requis pour lever la charge nominale: valeurs indiquées par modèle (certains modèles lourds affichent des valeurs doubles comme 400x2)
• Nombre de brins: de 1 à 8 selon la capacité
• Chaîne de charge: Grade 80 haute résistance (diamètres par modèle: ex. 5x15 mm à 10x30 mm)
• Matériaux: tôles d'acier faiblement alliées, ensemble à roulement global, capot engrenage renforcé
• Dimensions clés (a, b, c, d, h min) et poids nets fournis par variante
• Poids supplémentaire par mètre de levée additionnelle spécifié par modèle (Kg/m)
