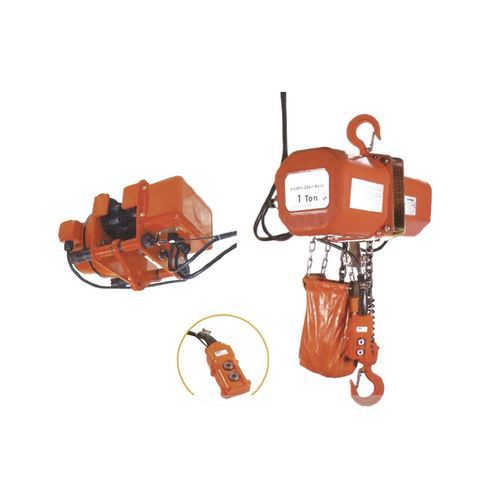

Palan électrique à chaîne VKL series

entraîné par moteurpour la manutention1

Product Overview
La série VKL de palans électriques à chaîne assure des opérations de levage industrielles contrôlées pour des capacités de 0,5 t à 5,0 t. Les modèles incluent VKL-0.5A, VKL-1.0A, VKL-2.0A, VKL-3.0A, VKL-3.0B et VKL-5.0B. Les éléments de sécurité clés comprennent un crochet de sécurité haute résistance, un interrupteur de limite et un dispositif de limitation de charge. L'appareil utilise un moteur portable à haute efficacité avec protection contre la surchauffe et un bouton de commande 24V pour la sécurité de l'opérateur. La double technologie de freinage japonais renforce la fiabilité lors des levages critiques. Disponible en alimentation monophasée ou triphasée ; certifié CE pour les applications industrielles.

Features

• Crochet de sécurité haute résistance évitant la rupture sous charge
• Moteur portable haute efficacité avec protection contre la surchauffe
• Bouton de commande 24V pour une utilisation sûre
• Équipé d'un interrupteur de limite
• Dispositif de limitation de charge intégré pour éviter la surcharge
• Compatible avec alimentation monophasée et triphasée
• Certifié CE
• Technologie de double freinage japonaise pour une sécurité et une fiabilité accrues

Parameters
Model | VKL-0.5A | VKL-1.0A | VKL-2.0A | VKL-3.0A | VKL-3.0B | VKL-5.0B
Capacity (t) | 0.5 | 1.0 | 2.0 | 3.0 | 3.0 | 5.0
Standard Lift (m) | 3 | 3 | 3 | 3 | 3 | 3
Test load (t) | 6.25 | 12.5 | 25 | 37.5 | 37.5 | 65.5
Motor power (kW) | 0.8 | 1.6 | 1.6 | 1.6 | 3.0 | 3.0
No. of load chain fall lines | 1 | 1 | 2 | 3 | 2 | 3
Diameter of load chain (mm) | 7.1 | 7.1 | 7.1 | 7.1 | 9 | 9
Lifting speed (m/min) | 7 | 7 | 3.5 | 2.3 | 4 | 2.6
Net weight (kg) | 50 | 55 | 60 | 65 | 78 | 85
Dead weight per meter (kg) | 1.1 | 1.1 | 2.2 | 3.3 | 3.5 | 5.3

Technical specifications

• Série : VKL (modèles : VKL-0.5A, VKL-1.0A, VKL-2.0A, VKL-3.0A, VKL-3.0B, VKL-5.0B)
• Plage de capacité : 0,5 t à 5,0 t
• Levée standard : 3 m
• Charge d'essai : de 6.25 t à 65.5 t selon le modèle
• Puissance moteur : 0.8 kW à 3.0 kW selon le modèle
• Nombre de brins de chaîne : 1 à 3 selon le modèle
• Diamètre de la chaîne : 7.1 mm ou 9 mm selon le modèle
• Vitesses de levage par modèle : 7 / 3.5 / 2.3 / 4 / 2.6 m/min
• Poids net par modèle : 50 kg à 85 kg
• Masse morte par mètre : 1.1 kg à 5.3 kg
