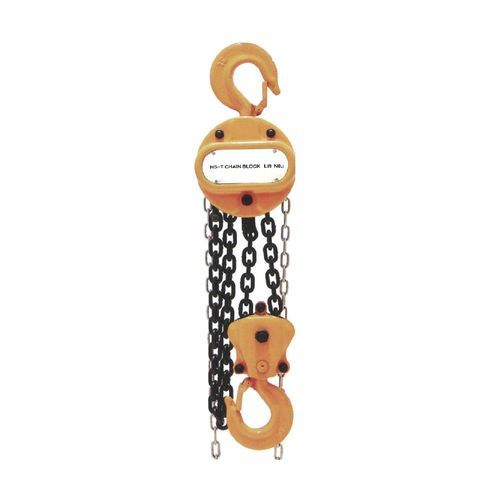

Palan à chaîne manuel HSZ-T series

à maincompactpour la manutention

Présentation
Le palan à chaîne manuel HSZ-T est un équipement de levage portable destiné aux opérations d'installation, de levage et de chargement dans les environnements industriels, du bâtiment, agricoles et logistiques. Il fonctionne sans alimentation électrique et peut être utilisé en extérieur ou dans des lieux sans électricité.

Introduction

• Conception sûre et fiable avec peu d'entretien.
• Grand avantage mécanique offrant une faible tension manuelle pour l'opérateur.
• Construction légère pour une manutention et un transport facilités.
• Dimensions compactes adaptées aux espaces restreints.
• Composants durables garantissant une longue durée de vie.

Paramètres
MODÈLE: HSZ-T1/2 | HSZ-T1 | HSZ-T1 1/2 | HSZ-T2 | HSZ-T3 | HSZ-T5 | HSZ-T10
CAPACITÉ (t) : 0,5 | 1 | 1,5 | 2 | 3 | 5 | 10
Levée standard (m) : 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3,5
Charge d'essai (t) : 0,75 | 1,5 | 2,25 | 3 | 4,5 | 7,5 | 12,5
Distance min. entre crochets (mm) : 255 | 306 | 368 | 444 | 486 | 616 | 700
Tirage de chaîne pour charge pleine (N) : 221 | 304 | 343 | 314 | 646 | 383 | 392
Nombre de brins de chaîne de charge : 1 | 1 | 1 | 2 | 2 | 2 | 4
Diamètre de la chaîne de charge (mm) : 6 | 6 | 8 | 6 | 5 | 10 | 10
Poids net (kg) : 8 | 10 | 16 | 14 | 24 | 36 | 68
Poids brut (kg) : 10 | 13 | 20 | 17 | 28 | 45 | 83
Emballage (L*W*H) (cm) : 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

Caractéristiques / spécifications techniques

• Série : HSZ-T
• Plage de capacité : 0,5 t à 10 t (modèles : HSZ-T1/2, HSZ-T1, HSZ-T1 1/2, HSZ-T2, HSZ-T3, HSZ-T5, HSZ-T10)
• Levée standard : 2,5 m (majorité des modèles) ; jusqu'à 3,5 m pour HSZ-T10
• Charge d'essai : de 0,75 t à 12,5 t selon le modèle
• Distance minimale entre crochets : de 255 mm à 700 mm selon le modèle
• Tirage de chaîne pour charge pleine : 221 N à 646 N (variable selon modèle)
• Nombre de brins de chaîne : 1, 2 ou 4 selon modèle
• Diamètre de la chaîne : 5 mm à 10 mm selon modèle
• Poids net : de 8 kg à 68 kg ; poids brut : de 10 kg à 83 kg
• Dimensions d'emballage : varient selon le modèle (voir section Paramètres)
