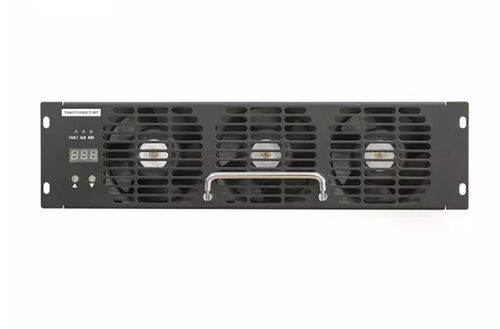

Module de charge EV TH40F10030C7E-WT

DC

Introduction du produit
Le TH40F10030C7E-WT est un module de charge DC à haute efficacité et haute densité de puissance conçu pour les chargeurs DC de véhicules électriques (VE). Il supporte une tension de sortie jusqu'à 1000 V et fournit une puissance constante de 40 kW dans les plages 300–500 VDC et 600–1000 VDC. Le module dispose d'un refroidissement par air intelligent avec modes normal et silencieux, et permet la configuration des paramètres et le contrôle d'état via le bus CAN.

Résumé produit

• Module de charge DC compact et haute densité pour stations de charge.
• Tension de sortie jusqu'à 1000 V ; 40 kW constant en 300–500 VDC et 600–1000 VDC.
• Interface et empreinte identiques au module 30 kW pour faciliter la mise à niveau.

Avantages produit

• Zones de puissance constante larges : 300–500 VDC et 600–1000 VDC (40 kW).
• Consommation en veille très faible : <10 W.
• Distorsion harmonique totale faible : ≤5%.
• Large plage de températures de fonctionnement : -40℃ à +75℃.
• Efficacité de conversion élevée : rendement pic ≥96%.

Performances paramétriques
Réf. modèle : TH40F10030C7E-WT

Entrée CA :
Voltage d'entrée : tension nominale 380 VAC, triphasé sans neutre, plage 270–490 VAC
Fréquence d'entrée : 50/60 Hz ±10%
Facteur de puissance : ≥0,99
Protection surtension : 490 ±10 VAC
Protection sous-tension : 270 ±10 VAC

Sortie CC :
Puissance nominale de sortie : 40 kW
Plage de tension de sortie : 50–1000 VDC
Plage de courant de sortie : 0,5–134 A
Zones de puissance constante : 40 kW constant à 300–500 VDC et 600–1000 VDC
Efficacité pic : ≥96%
Temps de démarrage progressif : 3–8 s
Protection court-circuit : auto-récupération
Précision régulation tension : ≤±0,5%
THD : ≤5%
Précision régulation courant : ≤±1%
Déséquilibre de partage de courant : ≤±5%

Environnement de fonctionnement
Température de fonctionnement : -40℃ à +75℃
Humidité relative : ≤95% (sans condensation)
Altitude : ≤2000 m (dérating au-delà)

Caractéristiques produit

• Refroidissement : refroidissement par ventilateur (refroidissement par air intelligent, modes normal/silencieux).
• Consommation en veille : <10 W.
• Communication : bus CAN (typiquement 125 kbps, niveau 5 V).
• Réglage d'adresse et affichage : écran numérique et commandes par touches.
• Dimensions du module (sans poignée) : 437,5 × 300 × 84 mm (L × l × H).
• Poids : ≤16 kg. MTBF : 500000 heures.

Centre de production et de tests
Fabrication dans des ateliers avec lignes SMT automatisées et contrôle qualité. Laboratoire de test incluant chambres EMC semi-anéchoïques, chambres climatiques et bancs d'essai électriques pour valider émissions, immunité et performances système.

Certifications et emballage
Conformité aux normes de gestion qualité pertinentes. Module livré avec emballage de protection et procédures de manutention adaptées au transport industriel.

FAQ

• Protocole de communication : bus CAN (typiquement 125 kbps, 5 V).
• Potting : la série supporte le remplissage par potting si nécessaire.
• Méthodes d'installation : horizontal, latéral ou inversé (personnalisation du panneau avant possible pour montage inversé).
• Expédition : petits volumes par express porte-à-porte ; gros volumes par mer ou air en conteneurs.
• Délai de livraison : court pour commandes standard ; plus long pour commandes personnalisées ou fortes quantités (ex. ~35 jours production, à confirmer).
• Conditions de paiement : négociables selon coopération (acompte et solde usuels).
• Garantie : 12 mois standard à réception.

Caractéristiques techniques

• Modèle : TH40F10030C7E-WT
• Marque : Tonhe
• Puissance nominale de sortie : 40 kW
• Plage tension sortie : 50–1000 VDC
• Plage courant sortie : 0,5–134 A
• Zones de puissance constante : 300–500 VDC et 600–1000 VDC (40 kW)
• Efficacité pic : ≥96%
• Consommation en veille : <10 W
• THD : ≤5%
• Précision régulation tension : ≤±0,5%
• Précision régulation courant : ≤±1%
• Déséquilibre partage courant : ≤±5%
• Démarrage progressif : 3–8 s
• Protection court-circuit : auto-récupération
• Communication : CAN bus (125 kbps, 5 V)
• Refroidissement : ventilateur (air intelligent, Normal/Silent)
• Température fonctionnement : -40℃ à +75℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (dérating au-delà)
• Dimensions (L×l×H) : 437,5 × 300 × 84 mm (sans poignée)
• Poids : ≤16 kg
• MTBF : 500000 heures
