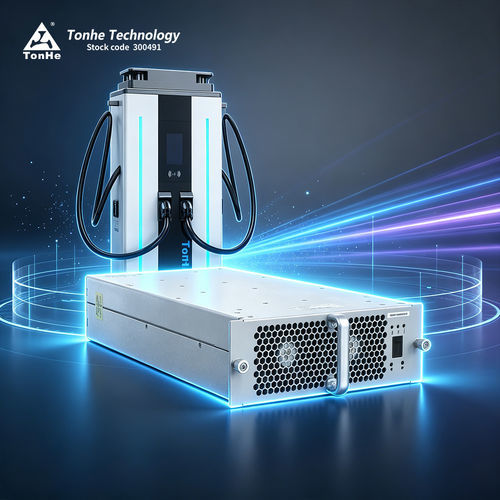

Module de puissance entièrement SiC TH40F10030C8E-WT

ACDC

Résumé produit
Le TH40F10030C8E-WT est un module d'alimentation haute efficacité et haute densité de puissance de Tonhe Technology, conçu pour les bornes de recharge EV. Il accepte une entrée triphasée 270–490 VAC (3φ + PE) et délivre jusqu'à 40 kW, avec des plages de sortie en puissance constante par défaut de 300–500 VDC et 600–1000 VDC.

Introduction produit
Conçu pour les stations de recharge EV, le TH40F10030C8E-WT propose une large compatibilité d'entrée AC, des plages de sortie DC flexibles et un format compact facilitant l'intégration dans des armoires de charge.

Avantages produit

• Conforme à la taille unifiée en trois pour l’intégration aux chargeurs selon les exigences réseau.
• Plages de puissance constante étendues : 300–500 VDC et 600–1000 VDC adaptées à différents systèmes de batteries.
• Puissance réactive en veille ultra-faible : ≤10 Var, limitant l'impact sur le réseau.
• Basse distortion harmonique totale : ≤5 % pour une meilleure qualité de puissance.

Performance paramétrique
Modèle : TH40F10030C8E-WT
Entrée AC : Tension nominale 380 VAC, 3φ + PE ; plage de fonctionnement 270–490 VAC
Fréquence d'entrée : 50/60 Hz ±10%
Facteur de puissance d'entrée : ≥0,99
Protection surtension entrée : 487±10 VAC
Protection sous-tension entrée : 270±10 VAC

Sortie DC : Puissance nominale de sortie 40 kW
Plage de tension de sortie : 50–1000 VDC
Plage de courant de sortie : 0,5–134 A
Plages de puissance constante : 300–500 VDC ; 600–1000 VDC
Efficacité maximale : ≥96%
Temps de démarrage progressif : 3–8 s
Protection court-circuit : Protection par auto-retour
Précision de régulation de tension : ≤±0,5%
THD : ≤5%
Précision de régulation du courant : ≤±1%
Déséquilibre de partage de courant : ≤±5%

Caractéristiques produit

• Refroidissement : Refroidissement par ventilateur.
• Consommation en veille : ≤10 W.
• Communication : CAN (125 kbps, niveau 5 V).
• Adresse/exploitation : Affichage numérique et commandes par bouton.
• Dimensions (sans poignée) : 460 × 218 × 84 mm (L × l × H).
• Poids : ≤15 kg.
• MTBF : 500 000 heures.

Centre de production
Tonhe Technology est certifiée ISO9001 et IATF16949. Les lignes de production comprennent SMT automatisée, impression et inspection de pâte à braser, ligne de brasage par vague, ligne de revêtement protecteur automatique et ligne de vieillissement. La production annuelle dépasse 500 000 modules de charge après l'intégration des processus.

Centre de test
Tonhe Technology dispose d'un laboratoire EMC certifié CNAS et DiLAC avec une chambre semi-anéchoïque 3 m, charges électroniques Chroma, sources AC, analyseurs de puissance Yokogawa, instruments Fluke et chambres climatique. Les installations couvrent les essais de surtension, EFT, DIPs et immunité transitoire.

Certificats
La société et ses produits disposent de certifications telles que CE et TUV ; systèmes qualité incluant ISO9001 et IATF16949.

FAQ (sélection)

• Protocole de communication : CAN ; débit 125 kbps ; niveau CAN 5 V.
• Encapsulation : Toutes les séries prennent en charge le remplissage à la colle (potting).
• Installation : Montage horizontal, sur la tranche ou à l'envers possible. Panneau avant sans poignée disponible pour montage inversé.
• Délai de livraison : Les délais de production dépendent des quantités ; des échantillons peuvent être en stock. Les délais varient pour les commandes volumineuses ou personnalisées.
• Conditions de paiement : Standard 100 % TT à l'avance ; négociable pour partenariat long terme (ex. 50/50 ou 30/70).
• Garantie : Garantie standard de 12 mois à compter de la réception.
• Service après-vente : Support en ligne et sur site selon contrat ; schémas de réponse 24 h pour projets.
• Marchés : Modules de charge et chargeurs EV exportés vers de nombreux pays.

Spécifications

• Modèle : TH40F10030C8E-WT
• Marque : Tonhe Technology
• Tension d'entrée AC nominale : 380 VAC (fonctionnement 270–490 VAC)
• Fréquence d'entrée : 50/60 Hz ±10%
• Facteur de puissance d'entrée : ≥0,99
• Puissance de sortie DC nominale : 40 kW
• Plage de tension de sortie : 50–1000 VDC
• Plage de courant de sortie : 0,5–134 A
• Plages de puissance constante : 300–500 VDC ; 600–1000 VDC
• Efficacité maximale : ≥96%
• Temps de démarrage progressif : 3–8 s
• Protections : Protection court-circuit auto-retour
• Précision régulation tension : ≤±0,5%
• THD : ≤5%
• Précision régulation courant : ≤±1%
• Déséquilibre partage courant : ≤±5%
• Température de fonctionnement : -30°C à +70°C
• Humidité relative : 5%–95% HR (sans condensation)
• Altitude : ≤2000 m (dérating au-dessus)
• Refroidissement : Ventilation par ventilateur
• Consommation en veille : ≤10 W
• Communication : CAN (125 kbps, 5 V)
• Adresse/exploitation : Écran numérique, commande par bouton
• Dimensions (sans poignée) : 460 × 218 × 84 mm (L × l × H)
• Poids : ≤15 kg
• MTBF : 500 000 heures
