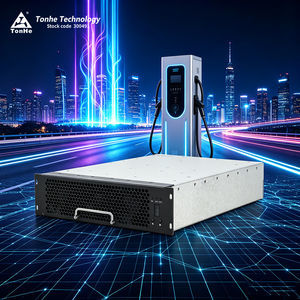

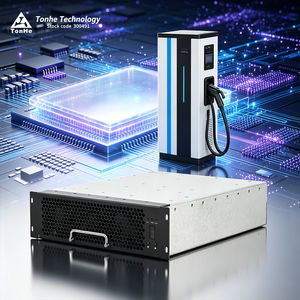

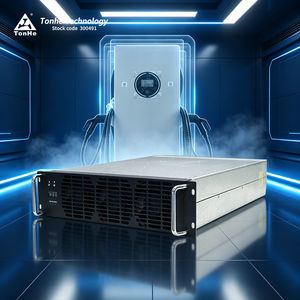

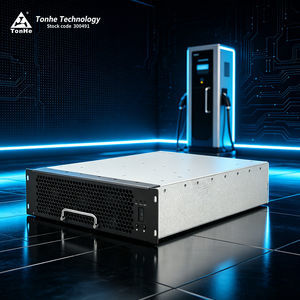

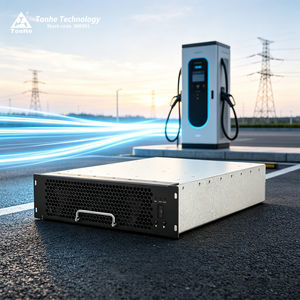

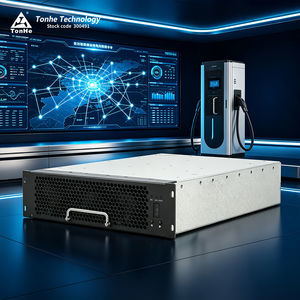

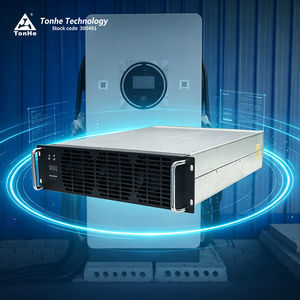

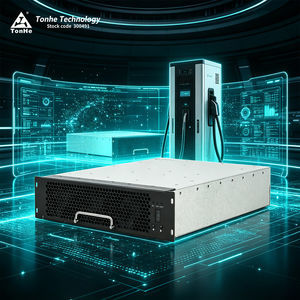

Module de puissance entièrement SiC TH40F10030C9E-WT

ACDC

Introduction du produit
Le TH40F10030C9E-WT est un module d'alimentation conçu pour les bornes de recharge EV, prenant en charge une entrée triphasée TT 270–490 Vac (trois phases + PE). Il fournit jusqu'à 40 kW avec une plage de sortie en puissance constante par défaut de 300–1000 VDC (plage ajustable 50–1000 VDC). L'unité de contrôle de la station de charge communique avec le module via CAN pour configurer les paramètres, collecter les données de fonctionnement et piloter l'état du module.

Avantages du produit

• Faible émission acoustique : bruit en charge ≈60 dB (à température ambiante)
• Rendement élevé : efficacité en pleine charge >96 % ; rendement pic ≥97,2 %
• Faible puissance réactive en veille : <12 Var
• Conception DM : volume des composants bobinés réduit d'environ 30 % pour une meilleure dissipation thermique

Performances paramétriques (éléments clés)
Référence : TH40F10030C9E-WT
Entrée AC - Tension nominale : 380 VAC (triphasé), plage de fonctionnement 285–475 VAC
Entrée AC - Fréquence : 50 Hz
Entrée AC - Facteur de puissance : ≥0,99
Entrée AC - Protection surtension : 490 ± 10 VAC
Entrée AC - Protection sous-tension : 270 ± 10 VAC
Sortie DC - Puissance nominale : 40 kW
Sortie DC - Plage de tension : 50–1000 VDC (plage de puissance constante par défaut 300–1000 VDC à 40 kW)
Sortie DC - Plage de courant : 1–134 A
Rendement pic : ≥97,2 %
Temps de démarrage progressif : ≤5 s
Protection court-circuit : arrêt et verrouillage ; nécessite une coupure/reprise d'alimentation pour rétablir
Précision de régulation de tension : ≤±0,5 %
THD : ≤5 %
Précision de régulation du courant : ≤±1 %
Déséquilibre de partage de courant : ≤±5 %

Environnement de fonctionnement
Température de fonctionnement : -40°C à +70°C
Humidité relative : 5 %–95 % HR (sans condensation)
Altitude : ≤2000 m

Caractéristiques du produit

• Méthode de refroidissement : refroidissement par ventilateur
• Consommation en veille : <10 W
• Protocole de communication : bus CAN
• Réglage adresse / IU : affichage numérique et touches
• Dimensions du module (sans poignée) : 437,5 × 300 × 84 mm (L × l × H)
• Poids : ≤18 kg
• MTBF : 500 000 heures

Capacités de production et de test
La fabrication inclut assemblage SMT automatisé, sérigraphie et inspection de pâte à braser, brasage wave, revêtement de protection et lignes de test vieillissement. Les moyens d'essai comprennent laboratoire EMC, chambre semi-anéchoïque 3 m pour EMC et équipements électriques complets pour la validation des chargeurs et modules d'alimentation.

Certifications
ISO9001, IATF16949, CE, TUV

Caractéristiques / spécifications techniques

• Modèle : TH40F10030C9E-WT
• Brand: Tonhe
• Puissance de sortie nominale : 40 kW
• Plage de puissance constante : 300–1000 VDC (40 kW constant dans cette plage)
• Plage de tension de sortie : 50–1000 VDC
• Plage de courant de sortie : 1–134 A
• Rendement pic : ≥97,2 %
• Efficacité en pleine charge : >96 %
• Tension d'entrée : 380 VAC nominal (triphasé), plage 285–475 VAC
• Fréquence d'entrée : 50 Hz
• Facteur de puissance : ≥0,99
• Protection surtension d'entrée : 490 ± 10 VAC
• Protection sous-tension d'entrée : 270 ± 10 VAC
• Temps de démarrage progressif : ≤5 s
• Comportement en court-circuit : arrêt et verrouillage, nécessite cycle d'alimentation pour réinitialiser
• Précision de régulation de tension : ≤±0,5 %
• Précision de régulation du courant : ≤±1 %
• Déséquilibre de partage de courant : ≤±5 %
• THD : ≤5 %
• Refroidissement : refroidissement par ventilateur
• Consommation en veille : <10 W
• Communication : bus CAN
• Interface adresse / IU : écran numérique + touches
• Dimensions (L×W×H) : 437,5 × 300 × 84 mm (sans poignée)
• Poids : ≤18 kg
• MTBF : 500 000 heures
• Température de fonctionnement : -40°C à +70°C
• Humidité relative : 5 %–95 % HR (sans condensation)
• Altitude : ≤2000 m
