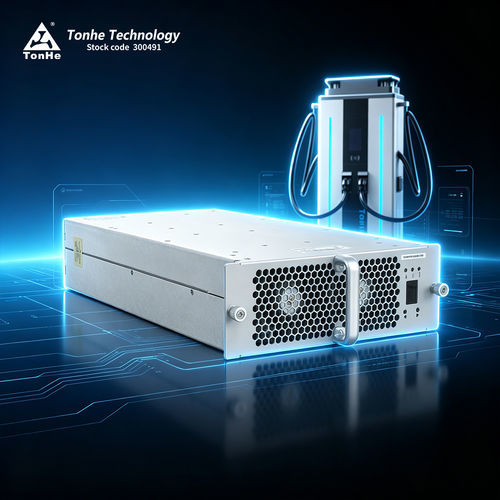

Module de puissance pour la recharge de véhicules électriques TH40F10030C8E-WT

numériqueACACDC

Résumé produit
Le TH40F10030C8E-WT est un module d'alimentation à forte densité de puissance conçu pour les bornes de recharge. Il accepte une entrée triphasée 3 fils + PE 270–490 VAC et délivre une puissance nominale maximale de 40 kW. Plages de sortie en puissance constante par défaut : 300–500 VDC et 600–1000 VDC.

Présentation
Le module fournit une sortie DC flexible de 50 à 1000 VDC et une plage de courant de 0,5 à 134 A. Il intègre conversion d'énergie, protections et communication pour une intégration dans bornes de recharge et infrastructures de charge commerciales.

Avantages produit

• Conforme à la taille trois-unifiée de State Grid ; larges fenêtres de puissance constante : 300–500 VDC et 600–1000 VDC
• Faible puissance réactive en veille : ≤10 Var
• Faible distorsion harmonique totale (THD) : ≤5%

Performances paramétriques (résumé)
Modèle : TH40F10030C8E-WT
Entrée AC : 380 VAC nominal, 3W+PE ; plage d'utilisation 270–490 VAC
Fréquence AC : 50/60 Hz ±10%
Facteur de puissance d'entrée : ≥0,99
Protection surtension AC : 487±10 VAC
Protection sous-tension AC : 270±10 VAC
Puissance DC nominale : 40 kW
Plage tension DC : 50–1000 VDC
Plage courant DC : 0,5–134 A
Plages de puissance constante : 300–500 VDC ; 600–1000 VDC
Rendement pic : ≥96%
Temps de démarrage progressif : 3–8 s
Protection court-circuit : rétablissement automatique
Précision régulation tension : ≤±0,5%
THD : ≤5%
Précision régulation courant : ≤±1%
Déséquilibre partage courant : ≤±5%
Température de fonctionnement : -30℃ à +70℃
Humidité relative : 5%–95% RH (sans condensation)
Altitude : ≤2000 m (derating au-dessus de 2000 m)
Refroidissement : refroidissement par ventilateur
Consommation veille : ≤10 W
Communication : CAN (125 kbps, 5 V)
Réglage adresse : affichage numérique et boutons
Dimensions module (sans poignée) : 460 × 218 × 84 mm (L × l × H)
Poids : ≤15 kg
MTBF : 500 000 heures

Centre de production
La production respecte ISO9001 et IATF16949. Installations : lignes SMT automatisées, impression et inspection de pâte à braser, ligne de brasage à vague, ligne de peinture protectrice et lignes de vieillissement. Capacité annuelle supérieure à 500 000 modules après process complet.

Centre d'essais
Essais réalisés en laboratoire EMC certifié CNAS et DiLAC, équipé d'une chambre semi-anechoïque 3 m, source AC et charge Chroma, analyseur de puissance Yokogawa WT1800, multimètres de précision, chambres température/humidité, système AXOS8 pour surtensions/EFT/DIP et équipement d'immunité transitoire.

Certificats & Export
Certifications : CE, TUV et certifications systèmes qualité associées. Produits exportés vers plusieurs pays et régions.

Emballage & Expédition
Petites commandes : transport express international ; grandes expéditions : conteneurs maritime ou aérien. FOB Shijiazhuang fréquent pour conteneurs.

FAQ (sélection)

• Q1 : Quel protocole de communication ? R : CAN ; débit 125 kbps ; niveau 5 V.
• Q2 : Support du remplissage par résine (potting) ? R : Oui, prise en charge pour toute la série.
• Q3 : Orientations d'installation acceptées ? R : Horizontal, sur le côté ou tête en bas ; installation tête en bas peut nécessiter personnalisation du panneau frontal.
• Q4 : Modalités d'expédition ? R : Petites commandes par express (porte-à-porte) ; grandes commandes par container maritime ou aérien.
• Q5 : Délais de livraison ? R : Variables selon quantité ; courts délais possibles pour articles standards (ex. ~7 jours pour certaines petites quantités) ; commandes importantes/personnalisées à coordonner.
• Q6 : Conditions de paiement ? R : Standard 100% TT à l'avance ; négociable pour coopération long terme.
• Q7 : Services de personnalisation ? R : OEM/ODM : plaque signalétique, logo, numéro de modèle, couleur et forme personnalisables.
• Q8 : Durée de garantie ? R : 12 mois à partir de la réception.
• Q9 : Service après-vente ? R : Support en ligne et sur site selon contrat ; schéma de réponse 24 heures pour projets.

Caractéristiques techniques

• Modèle : TH40F10030C8E-WT
• Marque : Tonhe Technology
• Entrée AC : 380 VAC nominal, 3W+PE ; 270–490 VAC fonctionnement
• Fréquence AC : 50/60 Hz ±10%
• Facteur de puissance : ≥0,99
• Protection surtension : 487±10 VAC
• Protection sous-tension : 270±10 VAC
• Puissance DC nominale : 40 kW
• Tension de sortie : 50–1000 VDC
• Courant de sortie : 0,5–134 A
• Plages puissance constante : 300–500 VDC ; 600–1000 VDC
• Rendement pic : ≥96%
• Démarrage progressif : 3–8 s
• Protection court-circuit : rétablissement automatique
• Régulation tension : ≤±0,5%
• THD : ≤5%
• Régulation courant : ≤±1%
• Déséquilibre partage courant : ≤±5%
• Température fonctionnement : -30℃ à +70℃
• Humidité relative : 5%–95% RH, sans condensation
• Altitude : ≤2000 m (derating au-delà)
• Refroidissement : ventilateur
• Consommation veille : ≤10 W
• Communication : CAN (125 kbps, 5 V)
• Réglage adresse : écran numérique, boutons
• Dimensions (sans poignée) : 460 × 218 × 84 mm (L × l × H)
• Poids : ≤15 kg
• MTBF : 500 000 heures
