Module de puissance numérique TH40F10030C8L-WT

pour la recharge de véhicules électriquesDCAC

Présentation du produit

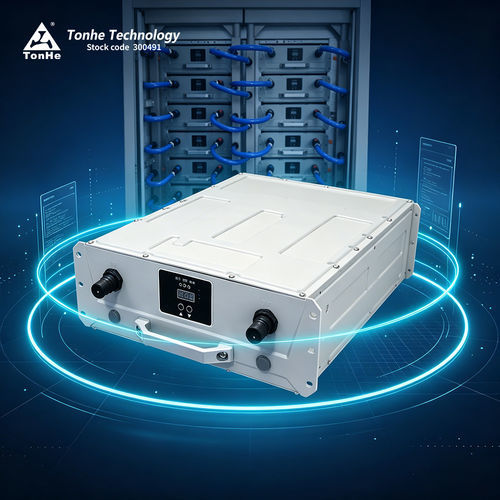

Le TH40F10030C8L-WT est un module d'alimentation à refroidissement liquide de la marque Tonhe, conçu pour les bornes de recharge de véhicules électriques (VE). Il accepte une entrée triphasée quatre conducteurs (triphasé + PE) en 323–460 VAC ; la valeur nominale d'entrée est 400 VAC. Puissance de sortie DC nominale 40 kW avec plage de tension en puissance constante 300–1000 VDC. L'unité de contrôle/monitoring de la borne communique avec le module via CAN pour la configuration, la télémétrie et le contrôle opérationnel.

Avantages clés

• Bruit de fonctionnement : 0 dB
• Indice de protection : IP65
• Plage de température de fonctionnement : -40 °C à +75 °C
• Durée de vie prévue >10 ans, conception limitant la maintenance
• Rendement maximal ≥97%

Performances paramétriques
Modèle : TH40F10030C8L-WT
Puissance de sortie DC nominale : 40 kW
Plage de tension de sortie DC : 300–1000 VDC
Plage de courant de sortie DC : 0,5–133,3 A
Plage de puissance constante : 300–1000 VDC
Efficacité maximale : ≥97%
Temps de démarrage progressif : ≤3 s
Précision de régulation de tension : ≤±0,5%
Précision de régulation de courant : ≤±1%
Déséquilibre de partage de courant : ≤±5%
Protection court-circuit : protection par retour automatique

Entrée CA
Tension nominale : 400 VAC (3W+PE) ; plage de fonctionnement 270–490 VAC
Fréquence d'entrée : 50/60 Hz ±10%
Facteur de puissance d'entrée : ≥0,99
Protection surtension d'entrée : 490 ±10 VAC
Protection sous-tension d'entrée : 270 ±10 VAC
THD : ≤±5%

Environnement de fonctionnement
Température de travail : -40 °C à +75 °C
Humidité relative : ≤95% sans condensation
Altitude : ≤2000 m (dérating au-delà de 2000 m)

Caractéristiques du produit

• Méthode de refroidissement : refroidissement liquide
• Indice de protection : IP65
• Consommation en veille : <10 W
• Protocole de communication : CAN (125 kbs, 5 V)
• Réglage d'adresse : écran digital et boutons
• Dimensions (sans poignée, P×L×H) : 460×300×120 mm
• Poids : ≤35 kg
• MTBF : 500 000 heures

Production et essais
Fabrication sur lignes SMT automatisées et chaînes d'assemblage avec traitement de protection et vieillissement. Vérifications en laboratoire comprenant essais EMC d'émission et d'immunité ainsi que tests environnementaux et électriques.

Emballage et transport
Emballage adapté au transport protégé. Petites quantités expédiées porte-à-porte par express ; grosses commandes par mer/air en conteneurs. Conditions logistiques (par ex. FOB) négociables.

FAQ (résumé)

• Communication : CAN, 125 kbs, 5 V
• Encapsulation (potting) : la série peut supporter potting si demandé
• Méthode d'installation : horizontal, sur le côté ou inversé (inversion possible avec panneau frontal adapté)
• Délais : vente directe usine ; env. 7 jours pour petites quantités (~10 unités), plus pour séries ou personnalisations (~35 jours selon coordination)
• Paiement : TT à l'avance (conditions négociables pour relations long terme)
• Personnalisation : options OEM/ODM (plaque signalétique, couleur, forme)
• Garantie : 12 mois à réception

Caractéristiques / Spécifications techniques

• Modèle : TH40F10030C8L-WT
• Marque : Tonhe
• Indice de protection : IP65
• Puissance DC nominale : 40 kW
• Plage tension DC : 300–1000 VDC
• Plage courant DC : 0,5–133,3 A
• Tension d'entrée nominale AC : 400 VAC (3W+PE) ; plage 270–490 VAC
• Fréquence d'entrée : 50/60 Hz ±10%
• Facteur de puissance : ≥0,99
• THD : ≤±5%
• Rendement maximal : ≥97%
• Démarrage progressif : ≤3 s
• Régulation tension : ≤±0,5%
• Régulation courant : ≤±1%
• Déséquilibre partage courant : ≤±5%
• Refroidissement : refroidissement liquide
• Consommation veille : <10 W
• Communication : CAN (125 kbs, 5 V)
• Dimensions : 460×300×120 mm (sans poignée)
• Poids : ≤35 kg
• MTBF : 500 000 heures
• Durée de vie prévue : >10 ans
