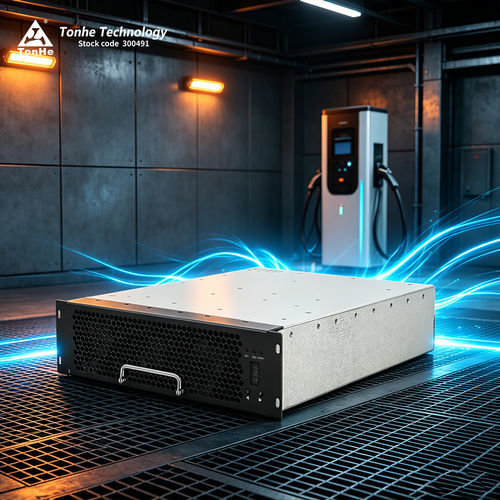

Module de puissance pour la recharge de véhicules électriques TH40F10030C7E-WT

DC

Fiche produit

• Le TH40F10030C7E-WT est un module de charge DC 40 kW de Tonhe conçu pour les chargeurs EV et les bornes de recharge.
• Tension de sortie jusqu'à 1000 VDC ; puissance constante de 40 kW dans les plages 300–500 VDC et 600–1000 VDC.
• Format compatible avec le module 30 kW pour faciliter la montée en gamme et l'itération.

Introduction du produit
Le TH40F10030C7E-WT est un module de charge DC intelligent à forte densité de puissance destiné aux systèmes de recharge EV industriels. Il accepte une sortie jusqu'à 1000 VDC et délivre 40 kW en puissance constante dans les plages spécifiées. Le module utilise un refroidissement par air intelligent avec modes normal et silencieux et permet le réglage de paramètres et le contrôle d'état via bus CAN, ainsi qu'une exploitation locale par écran et touches.

Avantages produit

• Deux plages de puissance constante : 300–500 VDC et 600–1000 VDC pour 40 kW.
• Consommation en veille très faible : <10 W.
• Faible distortion harmonique totale : THD ≤5%.
• Large plage de température d'utilisation : -40℃ à +75℃.
• Haute efficacité de conversion : pic ≥96%.

Performances paramétriques
Entrée AC : 380 VAC triphasé nominal ; plage de fonctionnement 270–490 VAC. Fréquence 50/60 Hz ±10%. Facteur de puissance ≥0,99. Protection surtension 490±10 VAC ; sous‑tension 270±10 VAC.

Sortie DC : puissance nominale 40 kW. Plage de tension de sortie 50–1000 VDC. Plage de courant de sortie 0,5–134 A. Puissance constante 40 kW lorsque la tension de sortie est 300–500 VDC ou 600–1000 VDC. Efficacité de conversion pic ≥96%. Démarrage progressif 3–8 s. Court‑circuit : protection par retour automatique. Précision de régulation de tension ≤±0,5%. Précision de régulation du courant ≤±1%. Déséquilibre de partage de courant ≤±5%. THD ≤5%.

Environnement de fonctionnement
Température de travail : -40℃ à +75℃. Humidité relative ≤95% (sans condensation). Altitude ≤2000 m (dérating au‑dessus de 2000 m).

Caractéristiques produit

• Refroidissement : ventilateur (refroidissement par air intelligent, modes normal/silencieux).
• Consommation en veille <10 W.
• Communication : bus CAN (prise en charge du contrôle et du réglage des paramètres ; débit CAN typique 125 kbps).
• Fonctionnement local : affichage numérique et commande par touches pour le réglage d'adresse et la consultation d'état.
• Dimensions du module (sans poignée) : 437,5 × 300 × 84 mm (L×l×H). Poids ≤16 kg.
• MTBF : 500 000 heures. Garantie standard : 12 mois à réception de la marchandise.

Caractéristiques techniques

• Modèle : TH40F10030C7E-WT
• Marque : Tonhe
• Puissance DC nominale : 40 kW
• Plage tension de sortie DC : 50–1000 VDC
• Plage courant de sortie DC : 0,5–134 A
• Plages de puissance constante : 300–500 VDC et 600–1000 VDC (40 kW)
• Efficacité de conversion pic : ≥96%
• Consommation en veille : <10 W
• THD : ≤5%
• Précision régulation tension : ≤±0,5%
• Précision régulation courant : ≤±1%
• Déséquilibre partage courant : ≤±5%
• Temps de démarrage progressif : 3–8 s
• Protection court‑circuit : retour automatique
• Refroidissement : ventilateur (air intelligent, modes normal/silencieux)
• Communication : bus CAN (débit typique 125 kbps)
• Dimensions (L×l×H sans poignée) : 437,5 × 300 × 84 mm
• Poids : ≤16 kg
• Température de fonctionnement : -40℃ à +75℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (dérating au‑dessus de 2000 m)
• MTBF : 500 000 heures
• Garantie : 12 mois à réception
