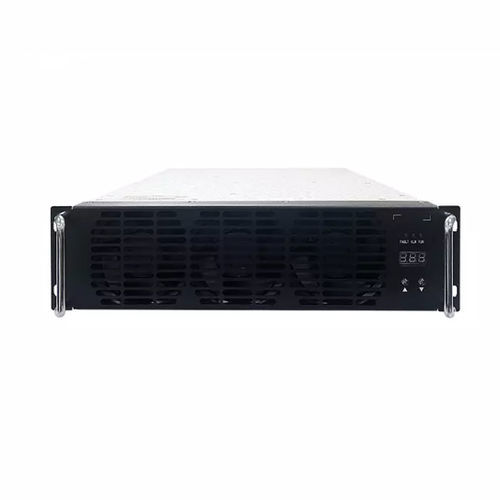

Module de charge pour véhicule électrique TH40F10030C9E-WT

EVDC

Présentation du produit
Le TH40F10030C9E-WT est un module d'alimentation à haute efficacité et haute densité de puissance conçu pour les applications de recharge de véhicules électriques. Il accepte une entrée triphasée quatre fils 270Vac–490Vac (triphasé + PE) et fournit jusqu'à 40 kW. La plage de sortie en puissance constante par défaut est 300 Vdc–1000 Vdc. L'unité de supervision/contrôle du système de charge communique avec le module via CAN pour la configuration des paramètres, la collecte d'état et la commande.

Avantages produit

• Faible bruit : ≈60 dB en charge complète (conditions normales)
• Haute efficacité : rendement en charge >96 % ; rendement de pointe ≥97,2 %
• Basse puissance réactive en veille : <12 Var
• Conception DM : volume des composants bobinés réduit d'environ 30 %, dissipation thermique améliorée

Performances paramétriques (synthèse)
Modèle : TH40F10030C9E-WT
Entrée AC : supporte 270Vac–490Vac système triphasé quatre fils (triphasé + PE).
Sortie DC : sortie en puissance constante par défaut 300 Vdc–1000 Vdc ; puissance nominale 40 kW.

Centre de production et d'essais (synthèse)
La production est gérée sous systèmes qualité ISO9001 et IATF16949. Les installations comprennent lignes SMT automatiques, impression et inspection de pâte à braser, montage par insertion et vague, lignes de revêtement protecteur et chaînes de vieillissement/test. La capacité annuelle dépasse 500 000 modules après plus de 50 étapes de production.
Le centre d'essais dispose d'une chambre EMC semi-anechoïque 3 m et d'équipements avancés (analyseurs de puissance, chambres climatique, alimentations AC stabilisées, charges DC et systèmes d'immunité transitoire) pour essais d'émission, d'immunité et de fiabilité.

Emballage & expédition (synthèse)
Petites commandes : transporteur express international (porte-à-porte). Gros envois : conteneur maritime ou fret aérien.

FAQ (extraits)

• Protocole de communication : CAN (baud typique 125 kbps ; niveau logique 5 V).
• Encapsulage : tous les modules de la série supportent le remplissage par colle.
• Installation : horizontal, en position latérale ou inversée (installation inversée peut nécessiter panneau frontal personnalisé).
• Délai de livraison : échantillons souvent en stock ; petites séries délais courts (ex. ≈7 jours pour ≥10 pcs) ; commandes importantes/personnalisées requièrent coordination (ex. ≈35 jours).
• Conditions de paiement : standard 100 % TT à l'avance ; conditions alternatives négociables pour collaboration long terme.
• Garantie : 12 mois standard après réception.
• Après-vente : service en ligne et sur site selon contrat.
• Certifications : ISO9001, IATF16949, CE, TUV et autres qualifications.

Caractéristiques techniques / spécifications

• Modèle : TH40F10030C9E-WT
• Marque : Tonhe
• Entrée AC - Tension nominale : 380 VAC triphasé (sans neutre) ; plage opératoire 285–475 VAC
• Entrée AC - Fréquence : 50 Hz
• Entrée AC - Facteur de puissance : ≥0,99
• Entrée AC - Protection surtension : 490 ± 10 Vac
• Entrée AC - Protection sous-tension : 270 ± 10 Vac
• Sortie DC - Puissance nominale : 40 kW
• Sortie DC - Plage de tension : 50–1000 VDC
• Sortie DC - Plage de courant : 1–134 A
• Sortie DC - Plage de puissance constante : 300–1000 VDC → 40 kW constant
• Sortie DC - Rendement de pointe : ≥97,2 %
• Démarrage progressif : ≤5 s
• Protection court-circuit : coupure et verrouillage (réarmement nécessite cycle d'alimentation)
• Précision régulation tension : ≤±0,5 %
• THD : ≤5 %
• Précision régulation courant : ≤±1 %
• Déséquilibre partage courant : ≤±5 %
• Température de service : -40 ℃ à +70 ℃
• Humidité relative : 5%RH–95%RH (sans condensation)
• Altitude : ≤2000 m
• Méthode de refroidissement : refroidissement par ventilateur
• Consommation veille : <10 W
• Communication : CAN (bus CAN)
• Réglage adresse : affichage digital et commandes par touches
• Dimensions module (sans poignée) : 437,5 × 300 × 84 mm (L × l × H)
• Poids : ≤18 kg
• MTBF : 500 000 heures
