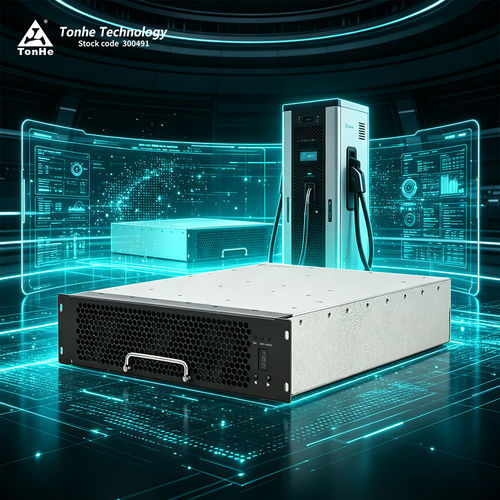

Module de charge EV THWT40F10030C9E

DC

Résumé du produit
THWT40F10030C9E est un module de charge DC à haute efficacité et haute densité de puissance développé par Tonhe Technology pour le marché européen. Le module est conforme aux normes IEC 61851 et IEC 60664 et peut répondre aux exigences EMC de classe B.

Présentation du produit
Le module THWT40F10030C9E prend en charge des plages d'entrée et de sortie larges et est optimisé pour les applications de charge rapide DC nécessitant un encombrement réduit et un rendement de conversion élevé. Il intègre des protections et des interfaces de contrôle numérique pour l'intégration système.

Avantages du produit

• Large plage de puissance constante en sortie : 300–1000 VDC
• Consommation en veille très basse : <10 W
• Distorsion harmonique totale (THD) faible : ≤5%
• Plage de fonctionnement étendue : -40 °C à +70 °C (spécification)
• Rendement de conversion élevé : rendement maximal ≥97,2%
• Niveau sonore faible : ≈60 dB en charge complète (température ambiante)

Performances paramétriques
Modèle : THWT40F10030C9E
Entrée AC : 400 VAC nominal, 3W+PE ; plage de fonctionnement 340–460 VAC ; fréquence 50/60 Hz ±10% ; facteur de puissance ≥0,99 ; protection surtension 490±6 VAC ; protection sous-tension 270±6 VAC.
Sortie DC : Puissance nominale 40 kW ; plage de tension de sortie 200–1000 VDC ; plage de courant de sortie 8–134 A ; zones de puissance constante 300–500 VDC et 500–1000 VDC ; rendement maximal ≥97,2% ; démarrage progressif ≤3 s ; court-circuit : protection à réarmement automatique ; régulation de tension ≤±0,5% ; THD ≤5% ; régulation du courant ≤±1% ; déséquilibre de partage de courant ≤±5%.

Environnement de fonctionnement
Température de fonctionnement : -40 °C à +70 °C ; humidité relative ≤95% HR (sans condensation) ; altitude ≤2000 m (dérating au‑dessus de 2000 m).

Caractéristiques du produit

• Méthode de refroidissement : refroidissement par ventilateur
• Consommation en veille : <10 W
• Protocole de communication : CAN (baud rate modules : 125 kb/s ; niveau CAN : 5 V)
• Réglage adresse/commande : afficheur numérique et boutons
• Dimensions du module (sans poignée) : 437,5 × 300 × 84 mm (L × l × H)
• Poids : ≤18 kg
• MTBF : 500 000 heures

Centre de production
Tonhe Technology dispose de systèmes qualité certifiés (ISO9001, IATF16949) et de lignes de production avancées (SMT automatisé, impression et inspection de pâte à braser, lignes de brasage, lignes de vernis protecteur et bancs de vieillissement) assurant la production de modules en grande série.

Centre d'essais
L'entreprise dispose de capacités EMC reconnues (laboratoire CNAS/DiLAC) avec chambre semi‑anechoïque 3 m et équipements de test avancés (charges électroniques, sources AC, analyseurs de puissance, chambres climatiques, systèmes de test de susceptibilité/transitoire) pour la validation complète des chargeurs et modules.

Spécifications techniques

• Modèle : THWT40F10030C9E
• Marque : Tonhe Technology
• Puissance nominale : 40 kW
• Plage de tension de sortie : 200–1000 VDC
• Plage de courant de sortie : 8–134 A
• Plages de puissance constante : 300–500 VDC ; 500–1000 VDC
• Rendement maximal : ≥97,2%
• Consommation en veille : <10 W
• THD : ≤5%
• Précision de régulation de tension : ≤±0,5%
• Précision de régulation de courant : ≤±1%
• Déséquilibre de partage de courant : ≤±5%
• Refroidissement : ventilateur
• Communication : CAN (125 kb/s, 5 V)
• Température de fonctionnement : -40 °C à +70 °C
• Humidité relative : ≤95% HR (sans condensation)
• Altitude : ≤2000 m (dérating au‑dessus)
• Dimensions (sans poignée) : 437,5 × 300 × 84 mm
• Poids : ≤18 kg
• MTBF : 500 000 heures
