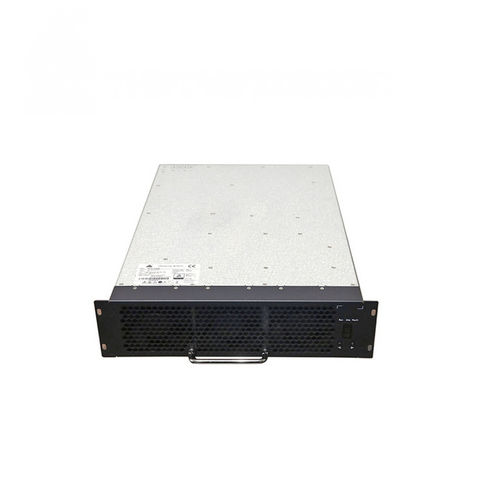

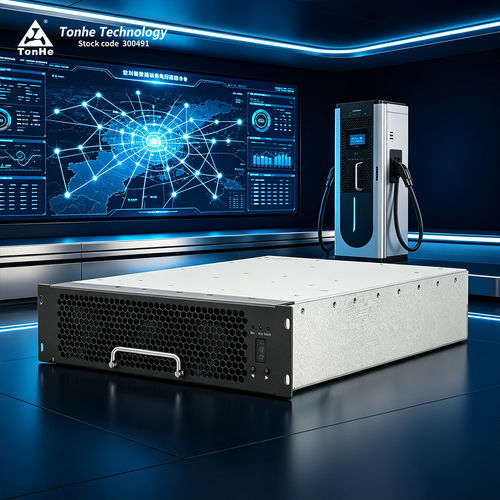

Module de puissance pour la recharge de véhicules électriques THWT40F10030C9E

ACDC

Résumé du produit
Le THWT40F10030C9E est un module de charge DC 40 kW destiné aux applications de charge de VE en environnement industriel et commercial. Le module est conforme aux normes IEC61851 et IEC60664 et peut satisfaire aux exigences CEM de classe B.

Avantages produit

• Plage de puissance constante étendue : 300–1000 VDC
• Consommation de veille très faible : <10 W
• Taux de distorsion harmonique total faible : ≤5 %
• Large plage de température de fonctionnement : -40 °C à +75 °C
• Rendement maximal élevé : ≥97,2 %
• Niveau de bruit réduit : 60 dB à pleine charge (température ambiante)

Performances paramétriques
Modèle : THWT40F10030C9E
Entrée AC : 400 VAC nominal, 3W+PE (plage 340–460 VAC) ; 50/60 Hz ±10 % ; PF ≥0,99 ; protection surtension 490 ±6 VAC ; protection sous-tension 270 ±6 VAC
Sortie DC : Puissance nominale 40 kW ; plage de tension 200–1000 VDC ; plage de courant 8–134 A ; plages de puissance constante 300–500 VDC et 500–1000 VDC ; rendement pic ≥97,2 % ; démarrage progressif ≤3 s ; protection contre court-circuit par auto-repli ; régulation de tension ≤±0,5 % ; régulation de courant ≤±1 % ; déséquilibre de partage de courant ≤±5 % ; THD ≤5 %
Environnement : Température de fonctionnement -40 °C à +70 °C ; humidité ≤95 % HR (sans condensation) ; altitude ≤2000 m (dérating au-delà)
Mécanique : Dimensions (sans poignée) 437,5 × 300 × 84 mm (L × l × H) ; poids ≤18 kg ; refroidissement : par ventilateur ; MTBF 500 000 h
Communication et contrôle : CAN (125 kb/s, 5 V) ; affichage numérique et boutons pour adresse/réglage ; remplissage par résine (glue filling) supporté

Capacités de production et de test
Tonhe Technology dispose des certifications ISO9001 et IATF16949. La production inclut des lignes SMT automatisées, inspection de sérigraphie, lignes de brasage, systèmes d'application automatique de vernis, lignes de vieillissement et processus d'assemblage complets. La capacité annuelle dépasse 500 000 modules.

Certificats et emballage
Certificats CE et autres disponibles. L'emballage et l'expédition suivent le flux de production de l'entreprise (images d'emballage disponibles sur demande).

FAQ (sélection)

• Protocole de communication : CAN, 125 kb/s, 5 V.
• Remplissage par résine : pris en charge pour toutes les séries.
• Installation : horizontal, position latérale ou inversée (installation inversée nécessite une façade sans poignée).
• Délais de livraison : généralement ~7 jours pour ≥10 pièces ; commandes volumineuses/personalisation jusqu'à ~35 jours.
• Paiement : TT à l'avance standard ; alternatives négociables pour coopérations stratégiques.
• Personnalisation : OEM/ODM disponibles (plaque signalétique, logo, modèle, couleur, forme).
• Garantie : 12 mois standard à partir de la réception.
• Après-vente : services en ligne et sur site ; réponse 24 h pour projets selon contrat.
• Certifications : ISO9001, IATF16949, CE, TUV, etc.

Caractéristiques techniques

• Modèle : THWT40F10030C9E
• Brand : Tonhe Technology
• Puissance de sortie nominale : 40 kW
• Plage de tension de sortie : 200–1000 VDC
• Plage de courant de sortie : 8–134 A
• Plages de puissance constante : 300–500 VDC et 500–1000 VDC
• Rendement de conversion maximal : ≥97,2 %
• Consommation en veille : <10 W
• THD : ≤5 %
• Temps de démarrage progressif : ≤3 s
• Protection court-circuit : auto-repli
• Précision régulation tension : ≤±0,5 %
• Précision régulation courant : ≤±1 %
• Déséquilibre de partage courant : ≤±5 %
• Refroidissement : ventilation
• Communication : CAN (125 kb/s, 5 V)
• Tension d'entrée AC nominale : 400 VAC, 3W+PE (340–460 VAC)
• Fréquence d'entrée : 50/60 Hz ±10 %
• Facteur de puissance : ≥0,99
• Température de fonctionnement : -40 °C à +70 °C
• Humidité relative : ≤95 % HR (sans condensation)
• Altitude : ≤2000 m (dérating au-delà)
• Dimensions (sans poignée) : 437,5 × 300 × 84 mm
• Poids : ≤18 kg
• MTBF : 500 000 heures
