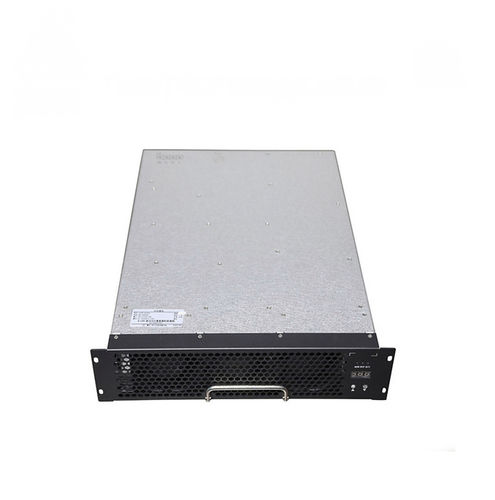

Module de charge EV THWT40F10030C9EUR

pour véhicule électriqueDC rapideDC

Résumé produit

Le THWT40F10030C9EUR est un module de charge DC à haute efficacité et forte densité de puissance développé par Tonhe pour le marché américain, conforme à la norme UL2202.

Présentation du produit

Le THWT40F10030C9EUR est conçu pour les applications de recharge rapide DC et fournit une puissance nominale de 40 kW avec une large plage de tension de sortie. Le module prend en charge le remplissage intégral en gel pour une protection accrue et présente un niveau de bruit réduit adapté aux stations de charge professionnelles.

Avantages produit

• Large plage de puissance constante en sortie : 300–1000 VDC
• Consommation en veille très faible : <10 W
• Faible distorsion harmonique totale (THD) : ≤5%
• Large plage de températures de fonctionnement : -40°C à +70°C
• Haute efficacité de conversion : pic ≥97,2%
• Niveau sonore réduit : 60 dB en charge maximale (température ambiante)

Performances paramétriques

Référence : THWT40F10030C9EUR
Entrée AC - Tension d'entrée : 480 VAC nominal, 3W+PE, plage de fonctionnement 286–533 VAC
Entrée AC - Fréquence : 60 Hz ±10%
Entrée AC - Facteur de puissance : ≥0,99
Entrée AC - Protection surtension d'entrée : 289±3 VAC
Entrée AC - Protection sous-tension d'entrée : 536±3 VAC
Sortie DC - Puissance nominale : 40 kW
Sortie DC - Plage de tension de sortie : 200–1000 VDC
Sortie DC - Plage de courant de sortie : 8–134 A
Sortie DC - Plage de puissance constante : 300–1000 VDC
Sortie DC - Efficacité maximale : ≥97,2%
Sortie DC - Temps de démarrage progressif : ≤3 s
Sortie DC - Protection court-circuit : protection par retour automatique
Sortie DC - Précision régulation tension : ≤±0,5%
Sortie DC - THD : ≤5%
Sortie DC - Précision régulation courant : ≤±1%
Sortie DC - Déséquilibre partage de courant : ≤±5%
Environnement - Température de fonctionnement : -40℃ à +70℃
Environnement - Humidité relative : ≤95% HR sans condensation
Environnement - Altitude : ≤2000 m (dérating au-delà de 2000 m)
Caractéristiques produit - Méthode de refroidissement : Refroidissement par ventilateur
Caractéristiques produit - Consommation en veille : <10 W
Caractéristiques produit - Protocole de communication : CAN (débit : 125 kbs, niveau : 5 V)
Caractéristiques produit - Réglage adresse : Affichage numérique, commande par boutons
Mécanique - Dimensions du module (sans poignée) : 437,5 × 300 × 84 mm (L×l×H)
Mécanique - Poids : ≤18 kg
Fiabilité - MTBF : 500 000 heures

Centre de production

Le site de production de Tonhe dispose de lignes SMT entièrement automatiques, d'une imprimante et d'un contrôle automatique de la pâte à braser, d'une ligne de brasage par vague, d'une ligne de pulvérisation automatique, d'une ligne de vieillissement et d'infrastructures complètes. L'entreprise applique les systèmes qualité ISO9001 et IATF16949 et assure une capacité de production volumique pour les modules de charge.

Centre d'essais

Tonhe exploite un laboratoire EMC accrédité avec des équipements de test comprenant une chambre semi-anéchoïque 3 m, des charges électroniques Chroma, des sources AC, des analyseurs de puissance haute performance, des chambres température-humidité et des systèmes d'essais d'immunité transitoire pour les essais d'émission, d'immunité et de systèmes de charge.

Emballage et expédition

Les produits sont emballés pour expédition. Les petites commandes sont généralement expédiées par coursier (par ex. FedEx, DHL, UPS) ; les livraisons volumineuses par mer ou air en conteneur selon la taille de la commande.

FAQ (sélection)

• Quel est le protocole de communication des modules ? — CAN (125 kbs, 5 V).
• Les modules prennent-ils en charge le remplissage en gel ? — Oui, toutes les séries prennent en charge le remplissage en gel.
• Quelles méthodes d'installation sont possibles ? — Installation horizontale, sur la tranche ou tête en bas (installation tête en bas pouvant nécessiter une configuration différente du panneau avant/poignée).
• Délai de livraison type ? — Les petites quantités ou échantillons peuvent expédier plus rapidement ; le délai de production dépend de la quantité (exemples : environ 7 jours pour petites quantités sous certaines conditions).
• Conditions de paiement ? — Conditions standards : virement anticipé (TT) ; variantes négociables pour coopération long terme.
• OEM/ODM/personnalisation disponibles ? — Oui : plaque signalétique, logo, numéro de modèle, couleur et forme personnalisables.
• Garantie et service après-vente ? — Garantie standard 12 mois à compter de l'expédition ; assistance en ligne et sur site selon contrat.

Spécifications techniques

• Modèle : THWT40F10030C9EUR
• Marque : Tonhe Technology
• Puissance nominale : 40 kW
• Plage tension de sortie : 200–1000 VDC
• Plage courant de sortie : 8–134 A
• Plage puissance constante : 300–1000 VDC
• Efficacité maximale : ≥97,2%
• THD : ≤5%
• Consommation en veille : <10 W
• Niveau sonore : 60 dB (charge maximale, température ambiante)
• Température de fonctionnement : -40℃ à +70℃
• Refroidissement : Ventilateur
• Communication : CAN (125 kbs, 5 V)
• Dimensions (L×l×H) : 437,5 × 300 × 84 mm (sans poignée)
• Poids : ≤18 kg
• MTBF : 500 000 heures
