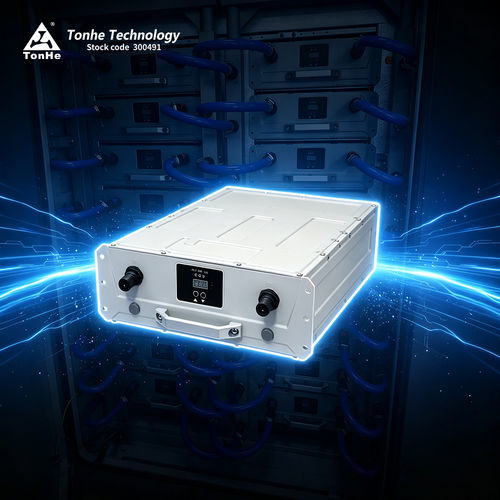

Module de puissance entièrement SiC TH40F10030C8L-WT

ACDC

Présentation du produit
Le TH40F10030C8L-WT est un module d'alimentation refroidi par liquide développé par Tonhe pour les bornes de recharge VE. Il fournit une puissance de sortie nominale de 40 kW, dispose d'une large plage de tension DC et prend en charge la communication via CAN bus avec l'unité de surveillance/commande pour le réglage des paramètres, la télémétrie et le contrôle d'état.

Avantages produit

• Bruit de fonctionnement : 0 dB
• Degré de protection : IP65
• Plage de température de fonctionnement : -40℃ à +75℃
• Durée de vie > 10 ans, sans maintenance processuelle
• Haute efficacité de conversion : rendement pic ≥ 97%

Performances paramétriques (résumé)
Réf. : TH40F10030C8L-WT

Entrée AC
Tension nominale : 400 VAC, triphasé + PE ; plage de fonctionnement : 270–490 VAC
Fréquence d'entrée : 50/60 Hz ±10%
Facteur de puissance : ≥0.99
Protection surtension : 490±10 VAC
Protection sous-tension : 270±10 VAC
THD : ≤±5%

Sortie DC
Puissance de sortie nominale : 40 kW
Plage de tension de sortie : 300–1000 VDC
Plage de courant de sortie : 0,5–133,3 A
Plage de puissance constante : 300–1000 VDC
Rendement pic : ≥97%
Temps de démarrage progressif : ≤3 s
Précision de régulation de tension : ≤±0,5%
Protection court-circuit : protection par retour automatique
Précision de régulation de courant : ≤±1%
Déséquilibre de partage de courant : ≤±5%

Environnement de fonctionnement
Température de fonctionnement : -40℃ à +75℃
Humidité relative : ≤95% (sans condensation)
Altitude : ≤2000 m (dérating au-dessus de 2000 m)

Caractéristiques du produit
Méthode de refroidissement : Refroidissement liquide
Consommation en veille : <10 W
Protocole de communication : CAN (125 kbps, niveau 5 V)
Réglage d'adresse : écran digital et boutons
Dimensions (sans poignée) : 460 × 300 × 120 mm (P × L × H)
Poids : ≤35 kg
MTBF : 500 000 heures

Production et bancs d'essai (résumé)
Le fabricant Tonhe utilise des lignes SMT automatisées et supporte la production en série des modules de charge. Le centre de test inclut un laboratoire EMC et des équipements environnementaux/de test (émissions/immunité rayonnées, chambre température & humidité, charges AC/DC, analyseurs de puissance).

FAQ (sélection)

• Quel protocole de communication est utilisé ? CAN avec débit 125 kbps et niveau logique 5 V.
• Les modules supportent-ils l'encapsulation (potting) ? Oui, toutes les séries le supportent.
• Orientations d'installation prises en charge : horizontal, vertical latéral ou tête en bas (option panneau frontal spécial pour installation inversée disponible).
• Garantie : Garantie standard 12 mois à compter de la réception.

Spécifications techniques

• Réf. : TH40F10030C8L-WT
• Marque : Tonhe
• Puissance de sortie nominale : 40 kW
• Tension d'entrée AC nominale : 400 VAC (3W + PE) ; plage 270–490 VAC
• Fréquence d'entrée : 50/60 Hz ±10%
• Facteur de puissance : ≥0.99
• Surtension d'entrée : 490±10 VAC
• Sous-tension d'entrée : 270±10 VAC
• THD : ≤±5%
• Plage de tension de sortie : 300–1000 VDC
• Plage de courant de sortie : 0,5–133,3 A
• Plage de puissance constante : 300–1000 VDC
• Rendement pic : ≥97%
• Temps de démarrage progressif : ≤3 s
• Précision régulation tension : ≤±0,5%
• Protection court-circuit : protection par retour automatique
• Précision régulation courant : ≤±1%
• Déséquilibre partage courant : ≤±5%
• Refroidissement : Refroidissement liquide
• Consommation en veille : <10 W
• Communication : CAN (CAN bus)
• Réglage adresse : Affichage digital et boutons
• Température de fonctionnement : -40℃ à +75℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (dérating au-dessus de 2000 m)
• Degré de protection : IP65
• Dimensions (sans poignée) : 460 × 300 × 120 mm (P × L × H)
• Poids : ≤35 kg
• MTBF : 500 000 heures
• Bruit de fonctionnement : 0 dB
• Durée de vie utile : >10 ans
