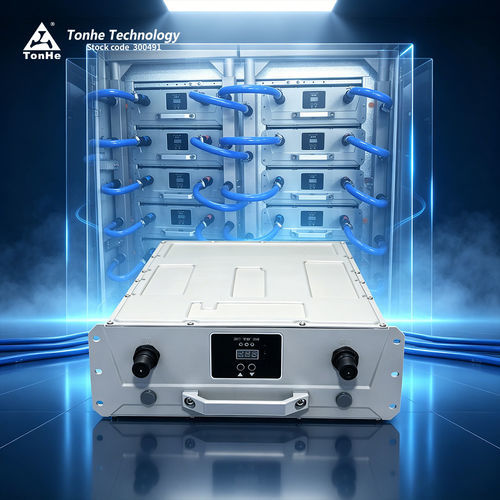

Module de puissance numérique TH40F10030C8L-WT

pour la recharge de véhicules électriquesACDC

Présentation
Le TH40F10030C8L-WT est un module d'alimentation refroidi par liquide de Tonhe Technology conçu pour les stations de charge VE. Il accepte une entrée AC triphasée (323–460 Vac nominal) et fournit jusqu'à 40 kW en sortie DC avec une plage de sortie constante par défaut de 300–1000 VDC. La communication CAN permet l'intégration aux unités de contrôle et de supervision du chargeur.

Avantages clés

• Bruitage en fonctionnement : 0 dB
• Indice de protection : IP65
• Large plage de température : -40℃ à +75℃
• Durée de vie prévue > 10 ans, procédé sans maintenance fréquente
• Rendement élevé : pic ≥ 97%

Caractéristiques techniques

• Modèle : TH40F10030C8L-WT
• Puissance nominale : 40 kW
• Entrée AC : 400 VAC nominal (3W+PE), fonctionnement 270–490 VAC, 50/60 Hz ±10%
• Facteur de puissance : ≥0.99 ; THD ≤ ±5%
• Sortie DC : 300–1000 VDC, courant 0,5–133,3 A ; plage de puissance constante 300–1000 VDC
• Rendement pic ≥97 % ; démarrage progressif ≤3 s ; régulation tension ≤ ±0,5 % ; régulation courant ≤ ±1 % ; déséquilibre partage courant ≤ ±5 %
• Protections : surtension/sous-tension d'entrée, court-circuit avec reprise automatique
• Méthode de refroidissement : refroidissement liquide ; consommation veille <10 W
• Communication : CAN (125 kbs, 5 V) ; adresse via écran digital et boutons
• Dimensions (sans poignée) : 460×300×120 mm (P×L×H) ; poids ≤35 kg ; MTBF 500 000 h

Installation & Communication
Peut être installé à l'horizontale, sur la tranche ou renversé. La liaison CAN permet le paramétrage, la télémétrie et le contrôle d'état. Personnalisation de la face avant disponible pour installations alternatives.

Environnement & Fiabilité
Température de fonctionnement -40℃ à +75℃ ; humidité relative ≤95 % sans condensation ; altitude ≤2000 m (dérating au-dessus). Boîtier IP65 adapté aux environnements extérieurs ou sévères. MTBF et durée de vie conçus pour des installations commerciales longue durée.

Production & Centre de test
Tonhe Technology est certifiée ISO9001 et IATF16949. La production comprend lignes SMT automatiques, soudure wave, ligne de vernissage, détection vieillissement et contrôle complet. Le centre de test dispose d'une chambre EMC semi-anéchoïque certifiée CNAS, charges Chroma, analyseur Yokogawa et chambres température/humidité pour validations complètes.

Certifications & Garantie
Certifications société/produit : ISO9001, IATF16949, CE et TUV pour modules de charge et chargeurs. Garantie standard : 12 mois à compter de l'expédition.

Emballage & Expédition
Emballé pour transport protégé. Petites commandes par coursier express ; grandes commandes en conteneur mer/air. Options d'emballage personnalisées disponibles pour projets.

FAQ (sélection)

• Quel est le protocole de communication ? CAN, 125 kbs, 5 V.
• Les modules supportent-ils l'encapsulation ? Oui, toutes les séries supportent le remplissage par colle.
• Méthodes d'installation prises en charge ? Horizontal, sur la tranche ou renversé ; personnalisation de la face avant possible.
• Délai typique ? Environ 7 jours pour ≥10 unités ; commandes volumineuses ou personnalisées demandent plus de coordination (ex. ~35 jours).
• Durée de la garantie ? 12 mois standard après réception.
• Service après-vente ? Support en ligne et sur site selon contrat ; schéma de réponse 24 h pour projets.
