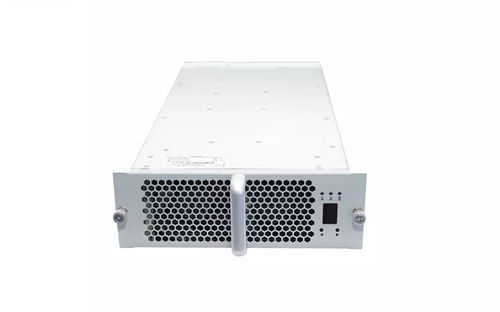

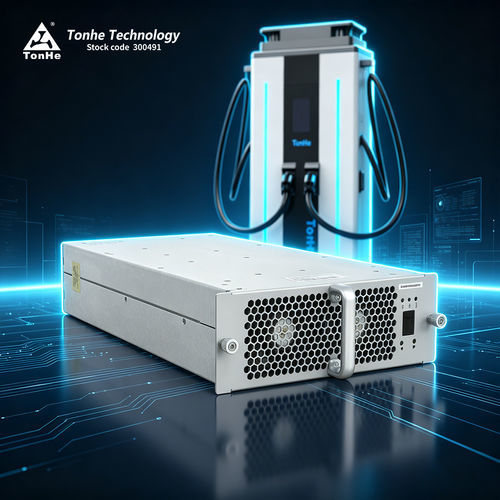

Module de puissance numérique TH40F10030C8E-WT

pour la recharge de véhicules électriquesDCACDC

Présentation du produit
Le TH40F10030C8E-WT (Kunlun Series) est un module de puissance 40 kW de Tonhe Technology conçu pour les bornes de recharge. Il accepte une entrée triphasée 270–490 VAC en quatre fils (3 phases + PE) et fournit une sortie DC avec plages de puissance constante par défaut 300–500 VDC et 600–1000 VDC.

Avantages clés

• Conçu pour respecter la taille trois-unifiée de State Grid ; prend en charge de larges plages de puissance constante : 300–500 V et 600–1000 V
• Très faible consommation en veille/reactive : puissance réactive en veille ≤ 10 Var ; consommation en veille ≤ 10 W
• Basse distorsion et rendement élevé : THD ≤ 5%, efficacité maximale ≥ 96%

Spécifications techniques

• Modèle : TH40F10030C8E-WT
• Marque : Tonhe Technology
• Tension d'entrée AC nominale : 380 VAC (3W + PE) ; plage de fonctionnement 270–490 VAC
• Fréquence d'entrée AC : 50/60 Hz ±10%
• Facteur de puissance d'entrée : ≥ 0,99
• Protection surtension entrée : 487 ±10 VAC
• Protection sous-tension entrée : 270 ±10 VAC
• Puissance de sortie DC nominale : 40 kW
• Plage de tension de sortie DC : 50–1000 VDC
• Plage de courant de sortie DC : 0,5–134 A
• Plages de puissance constante : 300–500 VDC et 600–1000 VDC
• Efficacité maximale : ≥ 96%
• Temps de démarrage progressif : 3–8 s
• Protection court-circuit : protection par retour automatique
• Précision de régulation de tension : ≤ ±0,5%
• Précision de régulation de courant : ≤ ±1%
• Déséquilibre de partage de courant : ≤ ±5%
• THD (sortie) : ≤ 5%

Environnement de fonctionnement
Température de fonctionnement : -30°C à +70°C
Humidité relative : 5 % RH à 95 % RH, sans condensation
Altitude : ≤ 2000 m (dérating au-delà de 2000 m)

Caractéristiques du produit

• Refroidissement : refroidissement par ventilateur
• Consommation en veille : ≤ 10 W
• Communication : CAN (125 kbps, niveau 5 V)
• Affichage / réglage d'adresse : écran numérique et boutons
• Orientations d'installation supportées : horizontal, position latérale, inversée
• Dimensions du module (sans poignée) : 460 × 218 × 84 mm (L × l × H)
• Poids : ≤ 15 kg
• MTBF : 500 000 heures

Centre de production et tests
Tonhe Technology est certifiée ISO9001 et IATF16949. Les lignes de production comprennent SMT automatisées, brasage, lignes de revêtement et lignes de test de vieillissement. La capacité annuelle de modules de charge dépasse 500 000 unités après un processus complet de fabrication.

Centre d'essais
Laboratoire EMC certifié CNAS avec chambre semi-anéchoïque 3 m, charges électroniques Chroma, sources AC haute performance, analyseurs de puissance, multimètres de précision, chambres température/humidité (-60°C à +150°C), système transitoire AXOS8 et équipements d'immunité transitoire. Supporte essais émission/radiation, immunité, surtension, EFT, DIPs et tests système complet de charge.

Certifications
Certifications société et produit : ISO9001, IATF16949, CE, TÜV, entre autres.

Emballage et livraison
Les petites commandes sont expédiées par express (FedEx, DHL, UPS). Les grosses expéditions sont par mer ou air en conteneurs. Les délais dépendent de la quantité et de la personnalisation ; les échantillons peuvent être en stock ; délai indicatif pour commandes en gros/personnalisées ≈ 35 jours (à confirmer).

FAQ (sélection)

• Q : Quel protocole de communication ? R : CAN (125 kbps, 5 V).
• Q : Les modules supportent-ils le potting/coulée de résine ? R : Oui, la série supporte l'encapsulation.
• Q : Quelles orientations d'installation ? R : Horizontal, position latérale ou inversée.
• Q : Délai de livraison ? R : Court pour petites/échantillons ; plus long pour commandes en gros/personnalisées (ex. ≈ 35 jours).
• Q : Conditions de paiement ? R : Standard 100 % TT à l'avance ; négociable pour partenariats long terme (ex. 50/50 ou 30/70).
• Q : Garantie ? R : Garantie standard 12 mois à réception.
• Q : Service après-vente ? R : Support en ligne et sur site selon contrat ; schéma de réponse 24 h pour support projet.

Fiche technique / Spécifications

• Modèle : TH40F10030C8E-WT
• Marque : Tonhe Technology
• Tension d'entrée AC : 380 VAC (3W+PE) ; plage 270–490 VAC
• Fréquence AC : 50/60 Hz ±10%
• Facteur de puissance : ≥ 0,99
• Surtension d'entrée : 487 ±10 VAC
• Sous-tension d'entrée : 270 ±10 VAC
• Puissance DC nominale : 40 kW
• Tension de sortie DC : 50–1000 VDC
• Courant de sortie DC : 0,5–134 A
• Plages de puissance constante : 300–500 VDC ; 600–1000 VDC
• Efficacité maximale : ≥ 96%
• Démarrage progressif : 3–8 s
• Protection court-circuit : retour automatique
• Précision tension : ≤ ±0,5%
• Précision courant : ≤ ±1%
• Partage de courant : ≤ ±5%
• Refroidissement : ventilateur
• Consommation veille : ≤ 10 W
• Communication : CAN (125 kbps, 5 V)
• Affichage : écran numérique et bouton
• Dimensions : 460 × 218 × 84 mm (sans poignée)
• Poids : ≤ 15 kg
• MTBF : 500 000 h
