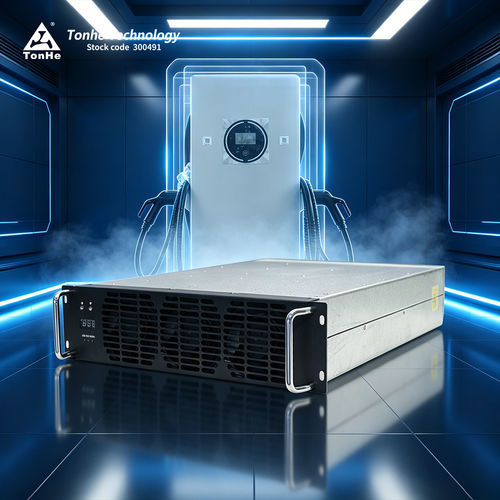

Module de puissance pour la recharge de véhicules électriques TH40F10030C9E-WT

ACDC

Product Overview
TH40F10030C9E-WT (Taihang Series) est un module d'alimentation pour borne de recharge VE à haute efficacité et forte densité de puissance. Il prend en charge l'entrée 270–490 Vac en système triphasé à quatre fils (triphasé + PE), délivre jusqu'à 40 kW et offre une plage de sortie à puissance constante par défaut de 300–1000 VDC. L'unité de supervision/contrôle du système de charge communique avec le module via bus CAN pour configurer les paramètres, collecter les données de fonctionnement et piloter l'état de l'équipement.

Product Advantages

• Faible niveau sonore : niveau au charge nominale aussi bas que 60 dB (température ambiante)
• Haute efficacité : rendement en charge >96 % ; rendement de pointe ≥97,2 %
• Faible puissance réactive en veille : <12 Var
• Conception DM : volume des composants bobinés réduit d'environ 30 % pour une meilleure dissipation thermique

Parametric Performance (summary)
Réf. : TH40F10030C9E-WT
Entrée AC : 380 VAC nominal (triphasé, sans neutre), plage de fonctionnement 285–475 VAC ; fréquence 50 Hz ; facteur de puissance ≥0,99 ; protection surtension 490±10 VAC ; protection sous-tension 270±10 VAC.
Sortie DC : puissance nominale 40 kW ; plage de tension 50–1000 VDC ; plage de courant 1–134 A ; plage de puissance constante : 300–1000 VDC @ 40 kW ; rendement de pointe ≥97,2 % ; démarrage progressif ≤5 s ; protection court-circuit : arrêt et verrouillage (nécessite cycle d'alimentation pour rétablir) ; précision réglage tension ≤±0,5 % ; THD ≤5 % ; précision réglage courant ≤±1 % ; déséquilibre partage de courant ≤±5 %.

Operating Environment
Température de fonctionnement : -40°C à +70°C ; humidité relative 5 %–95 % HR (sans condensation) ; altitude ≤2000 m.

Product Features

• Refroidissement : ventilation forcée (ventilateur)
• Consommation en veille : <10 W
• Protocole de communication : CAN (125 kbps, 5 V)
• Réglage d'adresse : affichage numérique et commandes par touches
• Dimensions (sans poignée) : 437,5 × 300 × 84 mm (L × l × H)
• Poids : ≤18 kg
• MTBF : 500 000 heures

Production Center
La fabrication est réalisée selon les référentiels ISO 9001 et IATF 16949. Les ateliers comprennent lignes SMT, impression et inspection de pâte à braser, lignes de soudure à la vague, vernis de protection, lignes de vieillissement et équipements de support complets. La capacité annuelle de production dépasse 500 000 modules de charge après l'intégration des process.

Test Center
Équipé d'une chambre semi-anéchoïque EMC 3 m et d'équipements de test avancés (sources AC/DC, analyseurs de puissance, chambres température/humidité, système AXOS8, laboratoire d'immunité transitoire). Supporte essais émission/immunité rayonnée, surtension, EFT, DIPs et tests système chargeur complets.

Packaging & Shipping
Petites commandes : expédition porte-à-porte via coursiers express (ex. FedEx, DHL, UPS). Gros volumes / conteneurs : expédition maritime ou aérienne ; FOB Shijiazhuang utilisé fréquemment pour conteneurs.

FAQ (selected)

• Protocole de communication : CAN (125 kbps, 5 V).
• Encapsulation : toutes les séries supportent le remplissage à la colle (potting).
• Installation : supporte montage horizontal, vertical (sur la tranche) et inversé ; personnalisation face avant sans poignée possible.
• Délais : délai standard pour petites séries ; commandes importantes ou personnalisées nécessitent un délai de production plus long (ex. ~35 jours pour commandes importantes/personnalisées, selon planification atelier).
• Conditions de paiement : TT à l'avance standard pour commandes unitaires ; conditions négociables pour coopération long terme.
• Garantie : 12 mois standard après réception.
• Service après-vente : service en ligne et sur site selon contrat ; procédure de réponse 24 h disponible.
• Certifications : société certifiée ISO9001, IATF16949 et produits certifiés (ex. CE/TUV).

Technical Specifications

• Model No.: TH40F10030C9E-WT
• Brand: Tonhe
• AC Input Voltage: 380 VAC nominal (triphasé), fonctionnement 285–475 VAC
• AC Input Frequency: 50 Hz
• Input Power Factor: ≥0.99
• Input Overvoltage Protection: 490±10 VAC
• Input Undervoltage Protection: 270±10 VAC
• Rated DC Output Power: 40 kW
• Output Voltage Range: 50–1000 VDC
• Output Current Range: 1–134 A
• Constant Power Range: 300–1000 VDC @ 40 kW
• Peak Efficiency: ≥97.2% (rendement en charge >96%)
• Soft Start Time: ≤5 s
• Short-circuit Protection: arrêt et verrouillage ; nécessite cycle d'alimentation pour rétablir
• Voltage Regulation Accuracy: ≤±0.5%
• THD: ≤5%
• Current Regulation Accuracy: ≤±1%
• Current Sharing Imbalance: ≤±5%
• Cooling Method: ventilation par ventilateur
• Standby Power Consumption: <10 W
• Communication Protocol: CAN (125 kbps, 5 V)
• Address Setting: affichage numérique et touches
• Dimensions (without handle): 437,5 × 300 × 84 mm (L × l × H)
• Weight: ≤18 kg
• MTBF: 500 000 heures
