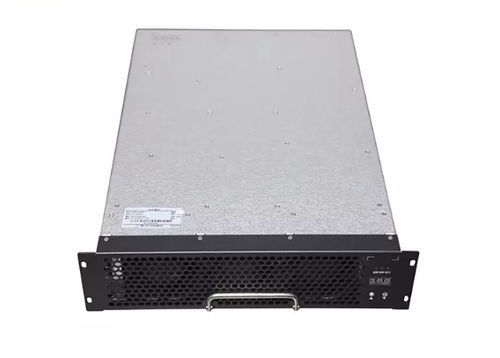

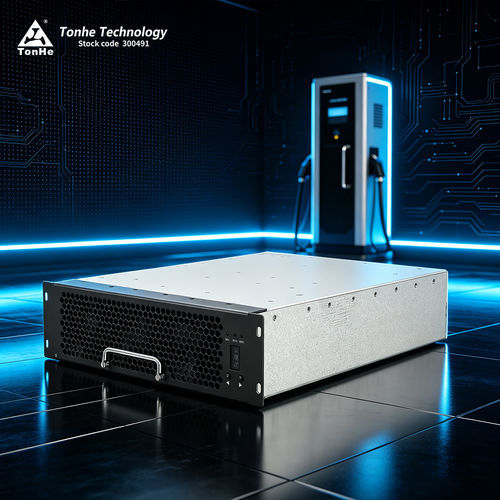

Module de charge pour véhicule électrique THWT40F10030C9EUR

EVDC

Résumé du produit
THWT40F10030C9EUR est un module d'alimentation de charge DC 40 kW à haute efficacité et forte densité de puissance, développé pour le marché nord-américain et conforme à la norme UL2202.

Introduction du produit
THWT40F10030C9EUR est conçu pour l'intégration dans des chargeurs rapides DC. Le module fournit une puissance nominale de 40 kW avec une large plage de tension de sortie et prend en charge le remplissage en gel (collage intégral) pour une protection environnementale renforcée.

Avantages du produit

• Large plage de puissance constante en sortie : 300–1000 VDC
• Consommation en veille ultra-faible : <10 W
• Faible distorsion harmonique totale (THD) : ≤5%
• Large plage de température de fonctionnement : -40 °C à +75 °C
• Haute efficacité de conversion : rendement maximal ≥97,2%
• Niveau sonore réduit : 60 dB en charge complète (à température ambiante)

Performance paramétrique
Numéro de modèle : THWT40F10030C9EUR

Entrée AC :
Tension d'entrée nominale : 480 VAC, 3W+PE ; plage de fonctionnement 286–533 VAC
Fréquence d'entrée : 60 Hz ±10%
Facteur de puissance d'entrée : ≥0,99
Protection surtension d'entrée : 536 ±3 VAC
Protection sous-tension d'entrée : 289 ±3 VAC

Sortie DC :
Puissance de sortie nominale : 40 kW
Plage de tension de sortie : 200–1000 VDC
Plage de courant de sortie : 8–134 A
Plage de puissance constante : 300–1000 VDC
Rendement de pointe : ≥97,2%
Temps de démarrage progressif : ≤3 s
Protection contre les courts-circuits : protection par auto-repli
Précision de régulation de tension : ≤±0,5%
THD : ≤5%
Précision de régulation du courant : ≤±1%
Déséquilibre de partage de courant : ≤±5%

Environnement de fonctionnement
Température de fonctionnement : -40 °C à +70 °C
Humidité relative : ≤95% HR sans condensation
Altitude : ≤2000 m (dérating au-delà)

Caractéristiques du produit
Méthode de refroidissement : refroidissement par ventilateur
Consommation en veille : <10 W
Protocole de communication : CAN (125 kbps, niveau 5 V)
Réglage d'adresse : affichage numérique, commande par boutons
Dimensions du module (sans poignée) : 437,5 × 300 × 84 mm (L × l × H)
Poids : ≤18 kg
MTBF : 500 000 heures

Centre de production
Tonhe Technology dispose d'installations certifiées ISO9001 et IATF16949. La production comprend des lignes SMT entièrement automatiques, impression automatique de pâte à souder et inspection, vague de brasage, lignes de pulvérisation protectrice et lignes de vieillissement pour la production en série de modules de charge.

Centre d'essais
Tonhe Technology exploite un laboratoire EMC certifié CNAS doté d'une chambre semi-anéchoïque 3 m, charges électroniques Chroma, sources CA stables, analyseurs de puissance Yokogawa WT, instruments Fluke, chambres température/humidité, système d'essai AXOS8 et équipements d'immunité transitoire.

Certifications
Certifications et conformités : UL (UL2202 pour ce produit), CE, TUV et certifications de système de management qualité reconnues.

Emballage & Expédition
Petites commandes : coursier express (FedEx, DHL, UPS) porte-à-porte. Gros volumes : transport conteneurisé par mer ou air. FOB Shijiazhuang couramment utilisé.

FAQ

• Quel est le protocole de communication ? CAN (125 kbps, 5 V)
• Les modules acceptent-ils le remplissage par gel/colle ? Oui, cette série supporte le remplissage gel/colle intégral.
• Quelles méthodes d'installation sont possibles ? Installation horizontale, verticale sur le côté ou inversée ; l'installation inversée peut nécessiter une face avant personnalisée sans poignée.
• Comment sont gérés les envois ? Petites commandes par express ; grandes commandes par mer/air en conteneurs.
• Quel est le délai de livraison ? Délai MOQ typique : ~7 jours pour ≥10 pièces ; commandes importantes/personnalisées demandent plus de temps (ex. ~35 jours).
• Quelles sont les conditions de paiement ? Standard : 100% TT à l'avance ; conditions négociables pour coopérations longues.
• Quels services de personnalisation sont proposés ? OEM/ODM : marquage, logo, numéro de modèle, couleur/forme personnalisés.
• Quelle est la garantie ? Garantie standard 12 mois à réception.
• Service après-vente disponible ? Support en ligne et sur site selon contrat.

Caractéristiques techniques / spécifications

• Modèle : THWT40F10030C9EUR
• Marque : Tonhe Technology
• Puissance nominale : 40 kW
• Plage de tension de sortie : 200–1000 VDC
• Plage de courant de sortie : 8–134 A
• Plage de puissance constante : 300–1000 VDC
• Rendement de pointe : ≥97,2%
• THD : ≤5%
• Précision régulation tension : ≤±0,5%
• Précision régulation courant : ≤±1%
• Consommation en veille : <10 W
• Bruitage : 60 dB (charge complète, température ambiante)
• Température de fonctionnement : -40 °C à +70 °C
• Dimensions (sans poignée) : 437,5 × 300 × 84 mm (L × l × H)
• Poids : ≤18 kg
• MTBF : 500 000 heures
