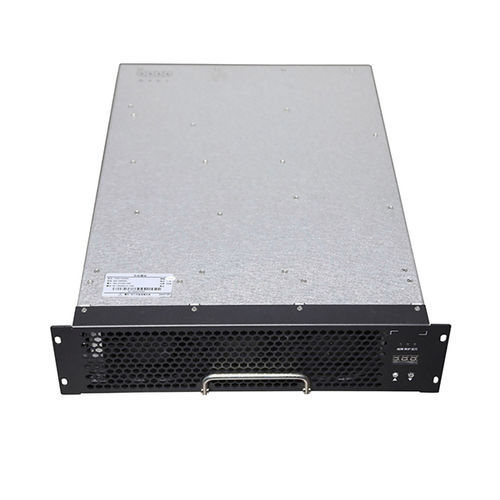

Module de puissance pour la recharge de véhicules électriques THWT40F10030C9EUR

DC

Résumé du produit
Le THWT40F10030C9EUR est un module de charge DC à haute efficacité et haute densité de puissance, conçu pour les applications de recharge VE et conforme à la norme UL2202 pour le marché américain.

Introduction du produit
Ce module de charge 40 kW offre une large plage de tension de sortie et un fonctionnement en puissance constante configurable pour les systèmes de charge rapide. Il est conçu pour des chargeurs commerciaux nécessitant une conversion élevée, une faible consommation en veille et des protections complètes.

Avantages produit

• Plage de puissance constante de sortie large : 300–1000 VDC
• Consommation en veille ultra-faible : <10 W
• Faible distorsion harmonique totale : ≤5%
• Large plage de température d'utilisation : -40 °C à +70 °C
• Haute efficacité de conversion : pic ≥97,2%
• Faible niveau acoustique : 60 dB à pleine charge (température ambiante)

Performances paramétriques
Référence : THWT40F10030C9EUR

Entrée AC :
Tension nominale : 480 VAC, 3W+PE ; plage de fonctionnement : 286–533 VAC
Fréquence d'entrée : 60 Hz ±10%
Facteur de puissance : ≥0,99
Protection surtension d'entrée : 289±3 VAC
Protection sous-tension d'entrée : 536±3 VAC

Sortie DC :
Puissance de sortie nominale : 40 kW
Plage de tension de sortie : 200–1000 VDC
Plage de courant de sortie : 8–134 A
Plage de puissance constante : 300–1000 VDC
Efficacité maximale : ≥97,2%
Temps de démarrage progressif : ≤3 s
Protection court-circuit : protection par retour automatique
Précision de régulation de tension : ≤±0,5%
THD : ≤5%
Précision de régulation du courant : ≤±1%
Déséquilibre de partage du courant : ≤±5%

Environnement d'exploitation
Température de fonctionnement : -40 °C à +70 °C
Humidité relative : ≤95% HR (sans condensation)
Altitude : ≤2000 m (dégradation au-dessus de 2000 m)

Caractéristiques produit
Méthode de refroidissement : refroidissement par ventilateur
Consommation en veille : <10 W
Protocole de communication : CAN (125 kbps, niveau 5 V)
Réglage d'adresse : affichage écran digital et boutons
Dimensions module (sans poignée) : 437,5 × 300 × 84 mm (L × l × H)
Poids : ≤18 kg
MTBF : 500 000 heures

Centre de production
Tonhe Technology dispose des certifications ISO9001 et IATF16949. Les processus de fabrication incluent lignes SMT, impression et inspection automatiques de pâte à braser, ligne de brasage par vague, ligne de pulvérisation protectrice, ligne de vieillissement et infrastructures complètes. La production annuelle de modules de charge dépasse 500 000 unités après de nombreuses étapes de production.

Centre de test
Laboratoire EMC de première classe accrédité CNAS. Équipements de test : chambre semi-anéchoïque 3 m pour émissions et immunité, charge électronique Chroma, source AC, analyseur de puissance Yokogawa WT1800, multimètre Fluke 8808A, enceintes climatiques (-60 °C à +150 °C), système AXOS8 pour essais transitoires/immunité et autres instruments adaptés aux tests de chargeurs.

Emballage et expédition
Les petites commandes sont généralement expédiées par express international ; les envois importants sont organisés par mer ou air en conteneurs. Délai type : environ 7 jours pour des lots ≥10 pièces ; échantillons souvent disponibles. Les commandes plus grandes ou personnalisées nécessitent une coordination de production plus longue (ex. : ~35 jours selon taille et personnalisation).

FAQ (sélection)
Protocole de communication : CAN, 125 kbps, niveau 5 V.
Remplissage en gel : toutes les séries supportent le remplissage en gel (potting).
Méthode d'installation : montage horizontal, sur chant ou tête en bas ; personnalisation du panneau avant possible pour installation inversée.
Condition de paiement : terme standard 100% TT à l'avance, négociable en cas de coopération long terme.
Garantie : 12 mois à partir de la réception.
Après-vente : assistance en ligne et sur site selon contrat ; plan de réponse 24 heures disponible.

Spécifications techniques

• Modèle : THWT40F10030C9EUR
• Marque : Tonhe Technology
• Puissance de sortie nominale : 40 kW
• Plage de tension de sortie : 200–1000 VDC
• Plage de courant de sortie : 8–134 A
• Plage de puissance constante : 300–1000 VDC
• Efficacité maximale : ≥97,2%
• THD : ≤5%
• Précision de régulation de tension : ≤±0,5%
• Précision de régulation du courant : ≤±1%
• Déséquilibre de partage du courant : ≤±5%
• Tension d'entrée AC nominale : 480 VAC (3W+PE) ; plage 286–533 VAC
• Fréquence d'entrée : 60 Hz ±10%
• Facteur de puissance : ≥0,99
• Consommation en veille : <10 W
• Refroidissement : refroidissement par ventilateur
• Communication : CAN (125 kbps, niveau 5 V)
• Dimensions (sans poignée) : 437,5 × 300 × 84 mm
• Poids : ≤18 kg
• Température de fonctionnement : -40 °C à +70 °C
• Humidité relative : ≤95% HR (sans condensation)
• Altitude : ≤2000 m (dégradation au-dessus de 2000 m)
• MTBF : 500 000 heures
