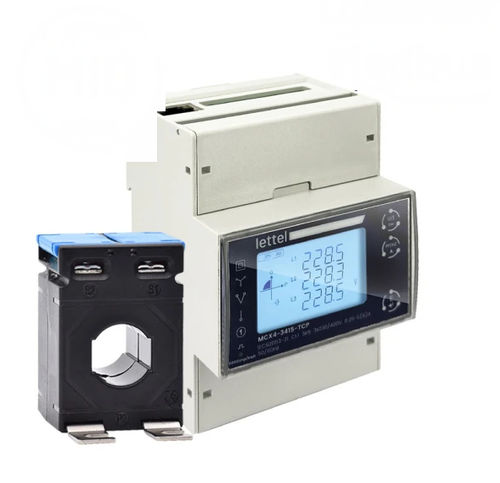

Compteur d'énergie électrique triphasé MCX4-34XCT series

sur rail DINintelligentmulti-tarif

Description
Compteur d’énergie pour réseau triphasé ou tétraphasé, raccordement via transformateurs de courant (TC), avec communications LoRaWAN et Modbus RS485. Disponible en versions simple, double ou quadruple tarifs, avec ou sans agrément MID.

Caractéristiques

• Électriques : Compteur d’énergie pour réseau triphasé ou tétraphasé; raccordement via TC (1A/5A).
• Communication : LoRaWAN; Modbus RS485; sorties impulsions; simple, double ou quadruple tarifs; interface claire et menu intuitif.
• Physiques : Fixation sur rail DIN; boîtier largeur 4 modules (72 mm).

Avantages

• Versions disponibles : simple, double ou quadruple tarifs; version avec agrément MID ou sans.
• Applications : adapté aux environnements tertiaires, industriels et smart‑grid; certifié MID pour la facturation énergétique (sur les versions agréées).
• Utilisation : télérelève longue portée via LoRaWAN pour limiter les interventions sur site et faciliter le suivi des consommations.

Fonctionnalités

• Multi‑mesure : énergie active totale (exportée/importée).
• Énergie réactive totale (exportée/importée).
• Tension, courant, fréquence.
• Puissance active, réactive et apparente.
• Facteur de puissance.
• Distorsions harmoniques (tension et courant).
• Demandes maximales et moyennes.

Normes et certifications

• Sécurité : caches‑bornes plombables pour éviter tout risque de choc électrique ou de fraude.
• Conformités : CE, RoHS, REACh.
• Standards applicables : IEC 61000-4-2/3/4/5/6/8/11, IEC 61010-1, IEC 62052-23, IEC 62053-22, IEC 61557-12, IEC 60068.

Variantes et codes commandes
Code commande | Nombre de tarif | Agrément MID | Produit stocké
MCX4-340CT | Simple | (non spécifié) | outofstock
MCX4-340CT-M | Simple | Oui | instock
MCX4-342CT | Double | (non spécifié) | outofstock
MCX4-342CT-M | Double | Oui | outofstock
MCX4-341CT | Quadruple | (non spécifié) | outofstock
MCX4-341CT-M | Quadruple | Oui | outofstock

Documents disponibles (titres)

• Gamme de compteurs MCX (présentation)
• Notice complète (MCX4-34xCT)
• Table d’échange Modbus RTU

Caractéristiques / spécifications techniques

• Modèle : MCX4-34XCT
• Réseau compatible : tri/tétra
• Raccordement : via transformateurs de courant (TC) 1A/5A
• Communications : LoRaWAN, Modbus RS485
• Tarification : simple, double, quadruple
• Affichage : interface claire, menu intuitif
• Montage : rail DIN
• Boîtier : largeur 4 modules (72 mm)
• Sécurité : caches‑bornes plombables
• Conformités : CE, RoHS, REACh; normes IEC listées ci‑dessus
