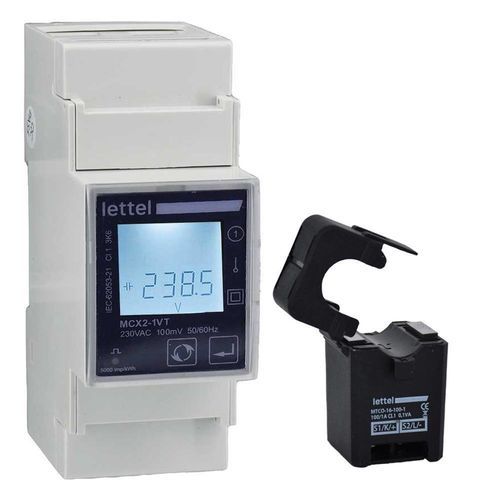

Compteur d'énergie électrique monophasé MCX2-1VT

sur rail DINclamp-onsortie à impulsion

Le compteur monophasé MCX2-1VT associe performances avec simplicité d’intégration et d’utilisation : - **Électriques :** Compteur d’énergie multi-mesure pour réseau monophasé 230V 50/60Hz. Mesure par transformateur de courant ouvrant, plage d’intensité de 40mA à 100A. - **Données mesurées :** Le sous-compteur mesure une multitude de grandeurs électriques : - Énergies active (kWh) et réactives (kVArh) importées, exportées et totales. Comptage possible en double tarif. - Valeurs instantanées : Tension (V), courant (U), puissances active (kW), réactive (kVAr) et apparente (kVA), facteur de puissance (cos Phi), fréquence (Hz). - Calcul des demandes moyennes et maximales. - **Précision de la mesure :** Classe 0,5S pour la mesure de l’énergie active (kWh). - **Communication :** Le compteur d’énergie MCX2-1VT est équipé d’un émetteur d’impulsions et d’un port RS485 Modbus programmables. - **Physiques :** Compteur avec boîtier de largeur 2 modules (36mm), clipsable sur rail-din. Caches-bornes plombables. Afficheur LCD rétroéclairé (durée réglable). Transformateur de courant ouvrant, d’ouverture Ø16mm, sortie par fils longueur 115 cm. - **Comptage double tarif :** Le compteur permet de compter l’énergie sur 2 index distincts (T1 et T2). L’énergie s’incrémente sur le tarif 2 dès lors qu’une tension 230V est appliquée sur les bornes de l’entrée tarif. - **Application production d’électricité :** Le compteur électrique monophasé MCX2-1VT convient pour des applications éoliennes ou photovoltaïques grâce aux index distincts pour l’énergie importée (consommée) et exportée (produite). - **Simplicité d’intégration :** Le compteur, dont le boîtier ne fait que 2 modules de large, peut s’intégrer dans n’importe quel coffret ou armoire électrique. Le transformateur de courant ouvrant peut être raccordé sans déconnecter le circuit à mesurer. - **Utilisation :** Visualisation des mesures localement sur l’afficheur ou à distance grâce à la communication Modbus. - **Sécurité :** Caches-bornes plombables pour éviter tout risque de choc électrique ou de fraude. - **Précision :** Classe 0,5S pour l’énergie active. - **Conformités :** CE, RoHS, REACh. - **Standards applicables :** IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC61557-12, IEC62053-22/-23, IEC60068-2-6, EN55011 - **Multi-tarifs :** Sur demande version à 4 tarifs programmables via la communication Modbus ou Mbus. **Caractéristiques / Spécifications techniques :** - Modèle : MCX2-1VT - Type : Compteur d’énergie monophasé - Mesure : Par tore ouvrant 100A (plage 40mA à 100A) - Communication : RS485 Modbus, émetteur d’impulsions - Affichage : LCD rétroéclairé - Boîtier : 2 modules (36mm), montage rail-din - Précision : Classe 0,5S (énergie active) - Conformité : CE, RoHS, REACh - Normes : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC61557-12, IEC62053-22/-23, IEC60068-2-6, EN55011 - Double tarif, index import/export - Transformateur de courant ouvrant Ø16mm, fils 115cm
