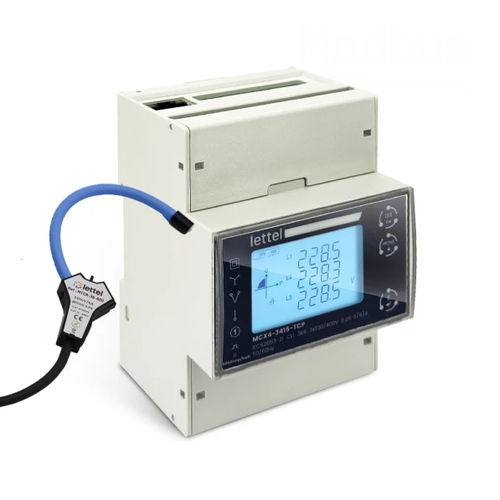

Compteur d'énergie électrique triphasé MCX4-30XCT-RC series

monophasésur rail DINsortie à impulsion

Description
Compteur d’énergie Modbus raccordement boucle Rogowski.

Caractéristiques principales

• Électriques :
  • Compteur d’énergie jusqu’à 3 réseaux monophasés, triphasés ou tétraphasé
  • Raccordement avec boucle de Rogowski
• Communication :
  • Modbus RS485
  • Émetteur d’impulsions
  • Interface claire et menu intuitif
• Physiques :
  • Fixation sur rail DIN
  • Boîtier largeur 4 modules (72 mm)
• Multi-mesure :
  • Énergie active totale importée et exportée
  • Énergie réactive totale importée et exportée
  • Tension
  • Courant
  • Fréquence
  • Puissance active, réactive, apparente
  • Facteur de puissance
  • Distorsions harmoniques tension et courant
  • Demandes maximales et moyennes
• Classes de précision : 1 / B

Avantages

• Applications : Suivi énergétique d’installations de forte puissance et/ou contraintes d’installation (tableaux existants, jeux de barres, câbles de forte section, environnements restreints). Convient pour sites industriels, ateliers, data centers, bâtiments tertiaires, installations multi-départs. Facilite la supervision énergétique, l’analyse des consommations et l’optimisation des performances électriques.
• Attention : Boucles Rogowski à commander séparément.
• Sécurité : Caches-bornes plombables pour réduire les risques électriques ou fraudes.

Variantes et codes commandes
Code commande | Courant max | Nombre de tarif | Produit stocké
MCX4-300CT-RC | TC Rogowski MTCR | Simple | instock
MCX4-302CT-RC | TC Rogowski MTCR | Double | outofstock
MCX4-301CT-RC | TC Rogowski MTCR | Quadruple | outofstock

Normes et certifications
Conformités : CE, RoHS, REACh
Standards applicables : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Caractéristiques / Spécifications techniques

• Type de capteur recommandé : boucle Rogowski (à commander séparément)
• Communication : Modbus RTU (RS485), sortie impulsions
• Montage : rail DIN
• Largeur boîtier : 4 modules (72 mm)
• Mesures : énergie active/réactive importée & exportée, tensions, courants, fréquences, puissances, facteur de puissance, harmoniques, demandes
• Classe de précision : 1 / B
• Options multi-réseaux : prise en charge de 3 réseaux (mono/tri/tétra)
