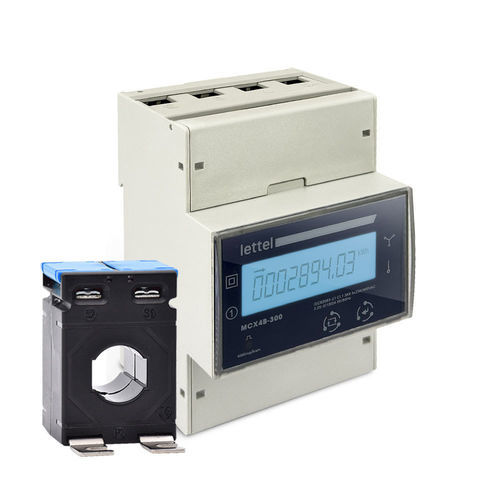

Compteur d'énergie électrique triphasé MCX4B-30XCT

monophasésur rail DINsortie à impulsion

Présentation
Compteur à impulsions via transformateur de courant (TC) conçu pour réseau tétrapolaire. Adapté à la surveillance et au suivi énergétique des installations de moyenne et forte puissance, il mesure l’énergie active, la tension, le courant, la puissance, la fréquence et le facteur de puissance. Son mode de transmission par impulsions le rend compatible avec des systèmes de supervision ou d’enregistreurs centralisés.

Caractéristiques principales

• Électriques :
  • Réseau mono (x3) et tétraphasé
  • Raccordement via transformateur de courant (TC)
  • Mono tarif
• Communication :
  • Émetteur d’impulsions
  • Interface claire et menu intuitif
• Physiques :
  • Fixation sur rail DIN
  • Boîtier largeur 4 modules (72 mm)
• Multi-mesure :
  • Énergie active totale importée et exportée
  • Tension
  • Courant
  • Fréquence
  • Puissance active
  • Facteur de puissance
• Classes de précision :
  • 1/B

Applications
Surveillance et suivi énergétique des bâtiments tertiaires, industriels légers ou collectifs. Adapté aux systèmes de suivi ou d’enregistrement centralisé de la consommation pour l’analyse des charges, le contrôle des performances des circuits et l’optimisation de la consommation.

Avantages et sécurité

• Fonctionnement par impulsions, simple à intégrer dans des systèmes de supervision ou d’enregistreurs
• Caches-bornes plombables pour réduire les risques de choc électrique et limiter les fraudes

Conformités et standards

• Conformités : CE, RoHS, REACh
• Standards applicables : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Ressources et documentation disponibles

• Gamme de compteurs MCX (brochure de présentation)
• Notice complète du produit (notice spécifique MCX4B)
• Articles techniques : L’essentiel du compteur électrique; Comprendre la classe de précision d’un compteur électrique; Les unités de mesure électrique

Caractéristiques / Spécifications techniques

• Type : Compteur à impulsions via transformateur de courant (TC)
• Réseaux supportés : monophasé (x3), triphasé, tétraphasé
• Raccordement : via transformateur de courant
• Tarification : mono tarif
• Sortie communication : émetteur d’impulsions
• Affichage / Interface : menu intuitif, interface claire
• Montage : rail DIN
• Largeur boîtier : 4 modules (72 mm)
• Mesures : énergie active importée/exportée, tension, courant, fréquence, puissance active, facteur de puissance
• Classe de précision : 1/B
• Sécurité : caches-bornes plombables
• Conformités : CE, RoHS, REACh
• Normes : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
