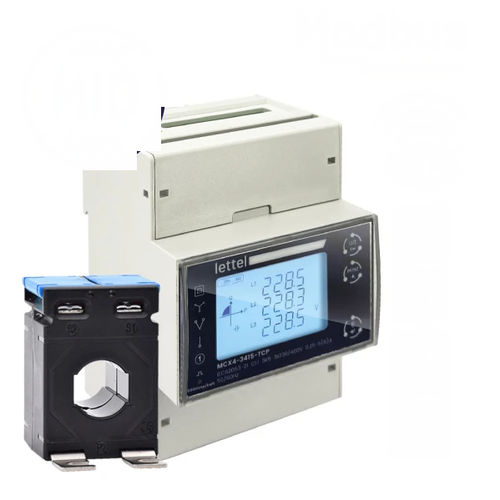

Compteur d'énergie électrique monophasé MCX4-32XCT series

triphasésur rail DINavec transformateur de courant

Description
Compteur Modbus Wifi – monophasé (x3) / triphasé / tétraphasé – agrément MID. Compteur d’énergie certifié MID, communication Modbus RS485 et WiFi, gestion 4 tarifs, compatible raccordement avec transformateurs de courant (TC) 1A ou 5A.

Caractéristiques principales

• Électriques : Compteur pour réseau monophasé x3, triphasé ou tétraphasé; raccordement TC 1A ou 5A.
• Communication : Modbus RS485, WiFi, sortie impulsions.
• Tarification : Quadruple tarifs (4 tarifs).
• Interface : Interface claire et menu intuitif.
• Fixation : Montage sur rail DIN; boîtier largeur 4 modules; face avant IP54.

Mesures et grandeurs mesurées

• Énergie active totale importée et exportée
• Énergie réactive importée et exportée
• Tension
• Courant
• Fréquence
• Puissance active, réactive et apparente
• Facteur de puissance
• Distorsions harmoniques (tension et courant)
• Demandes maximales et moyennes

Classes de précision

• Classe 1 / B
• Version MID 0,5S / C (pour comptage conforme MID)

Applications & avantages

• Conçu pour la mesure et le suivi précis des consommations sur installations de moyenne et forte puissance.
• Certifié MID : usage adapté pour facturation d’énergie, refacturation locative ou répartition de charges.
• Intégration aisée aux systèmes de supervision, GTB et plateformes de management énergétique via Modbus et WiFi.
• Gestion 4 tarifs pour analyser les consommations selon plages horaires et optimiser les coûts énergétiques.
• Compatible avec applications domotiques (ex. Tuya Smart, Smart Life) pour consultation depuis smartphone et accès aux données par trames Modbus via Wi‑Fi.
• Adapté aux tertiaire, industrie, bâtiments collectifs et installations photovoltaïques.

Normes et certifications

• Conformités : CE, RoHS, REACh
• Standards applicables : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
• Sécurité : caches-bornes plombables pour réduire le risque de choc électrique ou de fraude

Ressources disponibles

• Brochure / présentation de la gamme MCX (document de présentation)
• Notice complète du produit (notice MCX4-321CT)
• Table d’échange Modbus RTU (table de registres / modbus)

Variantes et codes commandes
Code commande | Courant max | Nombre de tarif | Agrément MID | Produit stocké
MCX4-321CT | TC /1A ou /5A | Quadruple | (non renseigné) | outofstock
MCX4-321CT-M | TC /1A ou /5A | Quadruple | Oui | outofstock

caractéristiques / spécifications techniques

• Série : MCX4
• Réseaux supportés : monophasé (x3), triphasé, tétraphasé
• Raccordement transformateur : TC 1A ou 5A
• Communication : Modbus RS485, WiFi, sortie impulsions
• Gestion tarifs : 4 tarifs configurables
• Affichage : interface utilisateur avec menu intuitif
• Montage : rail DIN
• Boîtier : largeur 4 modules, face avant IP54
• Mesures : énergie active/réactive, tension, courant, fréquence, puissances, facteur de puissance, harmoniques
• Précision : 1/B ; version MID 0,5S/C
• Sécurité : caches-bornes plombables
• Conformités : CE, RoHS, REACh
