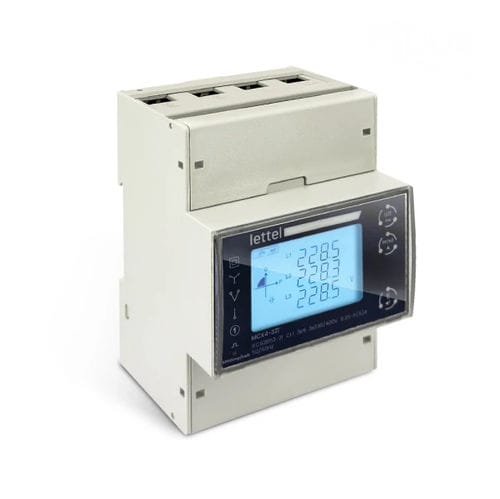

Compteur d'énergie électrique monophasé MCX4-31X series

triphasésur rail DINM-Bus

Description
Compteur d’énergie MBus simple, double ou quadruple tarif

Caractéristiques

• Électriques :
  • Compteur d’énergie jusqu’à 3 réseaux monophasés, triphasés ou tétraphasé
  • Courant maximal 100A et raccordement direct
  • Disponible en versions simple, double ou quadruple tarif
• Communication :
  • MBus (RS485)
  • Émetteur d’impulsions intégré
  • Interface claire et menu intuitif
• Physiques :
  • Fixation sur rail DIN
  • Boîtier largeur 4 modules (72 mm)
  • Face avant IP54

Avantages

• Applications : Transmission directe et centralisée des données de consommation via MBus; adapté aux réseaux mono/tri/tétra jusqu’à 100 A; suivi précis de l’énergie active et réactive, tension, courant, puissance et facteur de puissance; analyse des charges et optimisation de la performance énergétique; intégration en supervision (GTB/GTC).
• Sécurité : Caches-bornes plombables pour réduire le risque de choc électrique et de fraude.

Fonctionnalités

• Multi-mesure :
  • Énergie active totale importée et exportée
  • Énergie réactive totale importée et exportée
  • Tension
  • Courant
  • Fréquence
  • Puissance active
  • Puissance réactive
  • Puissance apparente
  • Facteur de puissance
  • Distorsions harmoniques tension et courant
  • Demandes maximales et moyennes
• Classes de précision : 1 / B

Normes et certifications

• Conformités : CE, RoHS, REACh
• Standards applicables : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Variantes et codes commandes
Code commande | Courant max | Communication | Nombre de tarif | Produit stocké
MCX4-310 | 100A | RS485 Mbus | Simple | instock
MCX4-312 | 100A | RS485 Mbus | Double | outofstock
MCX4-311 | 100A | RS485 Mbus | Quadruple | outofstock

Documents disponibles

• Gamme de compteurs MCX (PDF, 1.31 MB)
• Notice complète (PDF, 1.92 MB)

Ressources associées

• L’essentiel du compteur électrique (cahier technique)
• Comprendre la classe de précision d’un compteur électrique (cahier technique)
• Les unités de mesure électrique (cahier technique)

Caractéristiques / spécifications techniques

• Type : Compteur d’énergie MBus
• Modèle : MCX4-31X
• Configurations : simple, double, quadruple tarif
• Réseaux mesurés : jusqu’à 3 réseaux monophasés, triphasés ou tétraphasé
• Courant nominal max : 100 A (raccordement direct)
• Communication : RS485 MBus
• Impulsions : émetteur d’impulsions intégré
• Boîtier : 4 modules (72 mm)
• Fixation : rail DIN
• Protection face avant : IP54
• Classes de précision : 1 / B
• Mesures disponibles : énergie active (importée/exportée), énergie réactive (importée/exportée), tension, courant, fréquence, puissance active/réactive/apparente, facteur de puissance, distorsions harmoniques tension et courant, demandes maximales et moyennes
• Interfaces utilisateur : écran et menu intuitif
• Sécurité : caches-bornes plombables
• Conformités : CE, RoHS, REACh
• Standards : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
