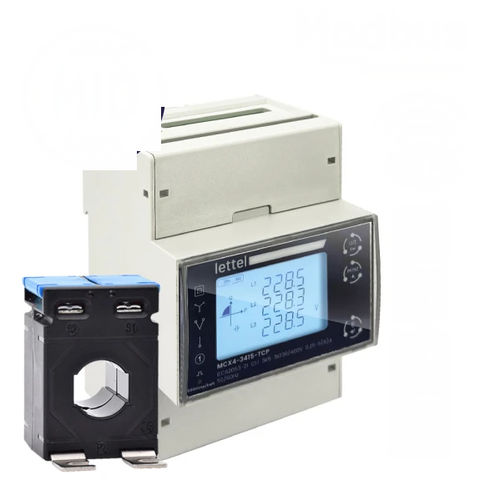

Compteur d'énergie électrique monophasé MCX4-30XCT series

triphasésur rail DINRS-485

Présentation Compteur d’énergie Modbus et MID raccordement TC. Le MCX4-30XCT est conçu pour la mesure des consommations électriques sur installations de moyenne et forte puissance nécessitant un raccordement par transformateurs de courant. Disponible en version MID pour la refacturation réglementaire de l’énergie et en version non-MID pour les applications de suivi interne. Grâce à sa communication Modbus RS485, il s’intègre dans les systèmes de supervision pour l’analyse des charges, le contrôle de la qualité d’énergie et l’optimisation des performances électriques.

Caractéristiques électriques

• Compteur d’énergie jusqu’à 3 réseaux monophasés, triphasés ou tétraphasé
• Raccordement par transformateur de courant (TC)

Communication

• RS485 Modbus RTU
• Émetteur d’impulsions
• Interface claire et menu intuitif

Physiques

• Fixation sur rail DIN
• Boîtier largeur 4 modules (72 mm)
• Face avant IP54

Fonctionnalités

• Énergie active totale importée et exportée
• Énergie réactive totale importée et exportée
• Tension
• Courant
• Fréquence
• Puissance active, réactive et apparente
• Facteur de puissance
• Distorsions harmoniques tension et courant
• Demandes maximales et moyennes

Classes de précision

• Version MID: 0,5S/C
• Version non-MID: 1/B

Normes et certifications

• Conformités: CE, RoHS, REACh
• Standards applicables: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Variantes et codes commandes Code commande — Courant max — Communication — Nombre de tarif — Agrément MID — Produit stocké
MCX4-300CT-M — TC /1A ou /5A — RS485 Modbus RTU — Simple — Oui — instock
MCX4-300CT — TC /1A ou /5A — RS485 Modbus RTU — Simple — (non MID) — instock
MCX4-302CT-M — TC /1A ou /5A — RS485 Modbus RTU — Double — Oui — instock
MCX4-302CT — TC /1A ou /5A — RS485 Modbus RTU — Double — (non MID) — outofstock
MCX4-301CT-M — TC /1A ou /5A — RS485 Modbus RTU — Quadruple — Oui — instock
MCX4-301CT — TC /1A ou /5A — RS485 Modbus RTU — Quadruple — (non MID) — outofstock

Caractéristiques / spécifications techniques

• Modèle: MCX4-30XCT
• Type de raccordement: Transformateurs de courant (TC) — versions /1A ou /5A
• Nombre de réseaux mesurés: jusqu’à 3 réseaux monophasés, triphasés ou tétraphasé
• Communication: RS485 Modbus RTU
• Sorties: émetteur d’impulsions
• Montage: rail DIN
• Largeur boîtier: 4 modules (72 mm)
• Protection face avant: IP54
• Fonctions de mesure: énergie active/réactive importée et exportée, tension, courant, fréquence, puissances, facteur de puissance, harmoniques, demandes
• Classes de précision disponibles: MID 0,5S/C ou non-MID 1/B
• Conformités: CE, RoHS, REACh; normes IEC applicables
