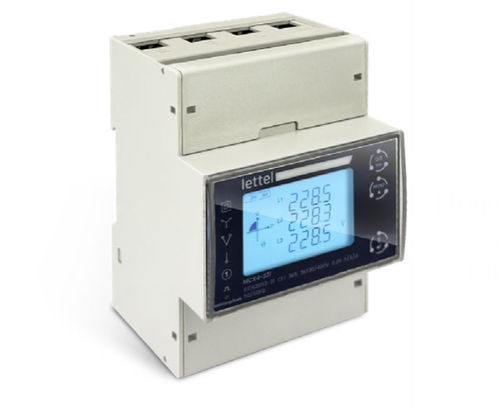

Compteur d'énergie électrique triphasé MCX4-34X series

sur rail DINModbus RTUavec communication intégrée

Présentation
Compteur d’énergie pour réseau triphasé ou tétraphasé, raccordement direct, courant max 100 A. Communication longue portée LoRaWAN et interface Modbus RS485. Disponible en versions simple, double ou quadruple tarifs. Interface claire avec menu intuitif, adapté à la télérelève et à la supervision énergétique.

Caractéristiques principales

• Réseaux : triphasé ou tétraphasé
• Raccordement : branchement direct
• Courant nominal maximum : 100 A
• Tarification : simple, double ou quadruple tarifs (versions disponibles)
• Affichage : interface claire et menu intuitif
• Fixation : rail DIN
• Boîtier : largeur 4 modules (72 mm)

Communication

• LoRaWAN
• Modbus RTU (RS485)
• Sortie impulsions

Fonctionnalités de mesure

• Énergie active totale (exportée et importée)
• Énergie réactive totale (exportée et importée)
• Tension
• Courant
• Fréquence
• Puissance active, réactive et apparente
• Facteur de puissance
• Distorsions harmoniques tension et courant
• Demandes maximales et moyennes

Sécurité et conformité

• Caches-bornes plombables pour prévention du choc électrique et anti-fraude
• Conformités : CE, RoHS, REACh
• Standards applicables : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Avantages & applications

• Versions simple/double/quadruple tarifs pour flexibilité tarifaire
• Transmission longue portée et faible consommation grâce à LoRaWAN — idéal pour télérelève et réseaux IoT industriels/tertiaires
• Permet la surveillance à distance des consommations, la gestion énergétique de sites, la réduction des relevés manuels
• Convient pour bâtiments tertiaires, applications industrielles et smart-grid

Ressources (documents liés au produit)

• Gamme de compteurs MCX (document de présentation)
• Notice complète MCX4-340 (notice produit)
• Table d’échange Modbus RTU (tableau/modbus)

Caractéristiques / spécifications techniques

• Modèle : MCX4-34X
• Type de produit : compteur d’énergie tri/tétra communicant
• Courant max : 100 A (raccordement direct)
• Tarifs : simple / double / quadruple (selon variante)
• Interfaces de communication : LoRaWAN, Modbus RS485, impulsions
• Mesures : énergie active/réactive (import/export), tension, courant, fréquence, puissances (active, réactive, apparente), facteur de puissance, distorsions harmoniques, demandes max/moyennes
• Montage : rail DIN
• Largeur boîtier : 4 modules (72 mm)
• Sécurité : caches-bornes plombables
• Conformité : CE, RoHS, REACh
• Normes : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
• Versions commerciales (exemples de codes) : MCX4-340 (simple), MCX4-342 (double), MCX4-341 (quadruple)
