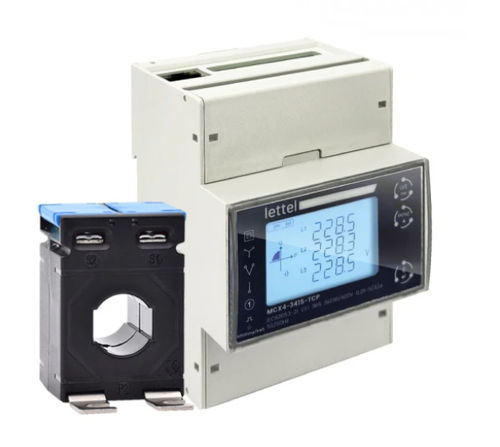

Compteur d'énergie électrique triphasé MCX4-30XCT-400V series

sur rail DINsortie à impulsionavec communication intégrée

Résumé
Compteur d’énergie triphasé 400V Modbus – raccordement par transformateurs de courant (TC). Idéal pour supervision et suivi énergétique des installations de forte puissance.

Caractéristiques

• Électriques :
  • Réseau triphasé 400V
  • Raccordement via transformateur de courant (TC)
  • Mono, double et quadruple tarif
  • Alimentation par réseau triphasé 400V
• Communication :
  • Modbus RS485
  • Sortie impulsions
  • Interface claire et menu intuitif
• Physiques :
  • Fixation sur rail DIN
  • Boîtier largeur 4 modules (72 mm)

Avantages / Applications

• Surveillance des tableaux généraux BT, ateliers, lignes de production et armoires divisionnaires.
• Supervision énergétique centralisée : facilite l’analyse des consommations, la détection des dérives et l’optimisation des performances électriques.
• Convient aux bâtiments collectifs, centres commerciaux, entrepôts et infrastructures techniques nécessitant un suivi précis des usages énergétiques.

Fonctionnalités

• Mesures multi-paramètres : énergie active totale (importée/exportée), énergie réactive totale (importée/exportée)
• Mesures tensions, courants, fréquence
• Puissances active, réactive et apparente
• Facteur de puissance
• Distorsions harmoniques tension et courant
• Demandes maximales et moyennes
• Classe de précision indiquée : 1/B

Normes et sécurité

• Caches-bornes plombables pour prévention des risques électriques et fraudes
• Conformités : CE, RoHS, REACh
• Standards applicables : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Variantes et codes commandes
Code commande | Courant max | Nombre de tarif | Produit stocké
MCX4-300CT-400V | TC /1A ou /5A | Simple | instock
MCX4-302CT-400V | TC /1A ou /5A | Double | outofstock
MCX4-301CT-400V | TC /1A ou /5A | Quadruple | outofstock

Documents disponibles

• Gamme de compteurs MCX (présentation)
• Notice complète du produit
• Table d’échange Modbus RTU

Caractéristiques / spécifications techniques

• Type de produit : compteur d’énergie triphasé pour raccordement par transformateurs de courant (TC)
• Alimentation : réseau triphasé 400V
• Entrées TC : adapté pour secondaires 1A ou 5A selon variante
• Communication : Modbus RTU (RS485), sortie impulsions
• Format : montage rail DIN, largeur 4 modules (72 mm)
• Classe de précision : 1/B
• Fonctions mesurées : énergies active/réactive (import/export), tensions, courants, fréquence, puissances, facteur de puissance, harmoniques, demandes
• Sécurité : caches-bornes plombables
• Conformités : CE, RoHS, REACh
• Standards : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
