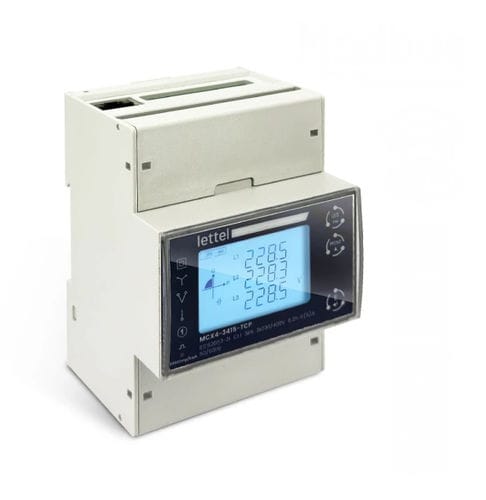

Compteur d'énergie électrique triphasé MCX4-32X

monophasésur rail DINIoT

Présentation
Compteur Modbus WiFi – monophasé (x3) tri tétra – mesure directe. Compteur d'énergie pour réseau monophasé x3, triphasé ou tétraphasé, communication Modbus et WiFi, gestion 4 tarifs, raccordement direct jusqu'à 100 A.

Caractéristiques électriques

• Compteur énergie pour réseau monophasé x3, triphasé ou tétraphasé
• Raccordement direct : maximum 100 A

Communication

• WiFi
• Modbus RS485
• Sortie impulsions
• 4 tarifs (quadruple tarifs)
• Interface claire et menu intuitif

Physique / Mécanique

• Fixation sur rail DIN
• Boîtier largeur 4 modules DIN
• Face avant IP54

Mesures et grandeurs

• Énergie active totale importée et exportée
• Énergie réactive importée et exportée
• Tension
• Courant
• Fréquence
• Puissance active
• Puissance réactive
• Puissance apparente
• Facteur de puissance
• Distorsions harmoniques (tension et courant)
• Demandes maximales et moyennes

Applications
Mesure et suivi des consommations électriques pour supervision et gestion technique du bâtiment (GTB). Suivi énergétique et optimisation (analyse par plages horaires grâce à la gestion 4 tarifs). Convient aux tertiaire, industrie légère, bâtiments collectifs, installations photovoltaïques et usages résidentiels souhaitant un suivi communicant.

Utilisation
Compatible avec les applications domotiques Tuya Smart et Smart Life ; données accessibles via trames Modbus sur Wi‑Fi pour intégration aux écosystèmes connectés et plateformes de suivi énergétique.

Sécurité

• Caches-bornes plombables pour réduire les risques de choc électrique et limiter les risques de fraude

Normes et certifications

• Conformités : CE, RoHS, REACh
• Standards applicables : IEC 61000-4-2/3/4/5/6/8/11, IEC 61010-1, IEC 62052-23, IEC 62053-22, IEC 61557-12, IEC 60068

Fonctionnalités et précision

• Classe de précision : 1/B

Ressources disponibles
Documents disponibles pour ce produit : brochure de la gamme MCX (présentation), notice complète du produit, table d'échange Modbus RTU (fiches techniques et documents d'intégration).

Caractéristiques / spécifications techniques

• Modèle : MCX4-32X
• Type réseau : monophasé x3 / triphasé / tétraphasé
• Raccordement direct : jusqu'à 100 A
• Communications : WiFi, Modbus RS485
• Sortie : impulsions
• Tarification : 4 tarifs
• Affichage / interface : menu intuitif
• Montage : rail DIN
• Largeur boîtier : 4 modules DIN
• Indice de protection face avant : IP54
• Grandeurs mesurées : énergie active/réactive (imp/exp), tension, courant, fréquence, puissances (active/réactive/apparente), facteur de puissance, distorsions harmoniques
• Demandes : maximales et moyennes
• Classe précision : 1 / B
• Conformité : CE, RoHS, REACh
• Standards : IEC61000, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
