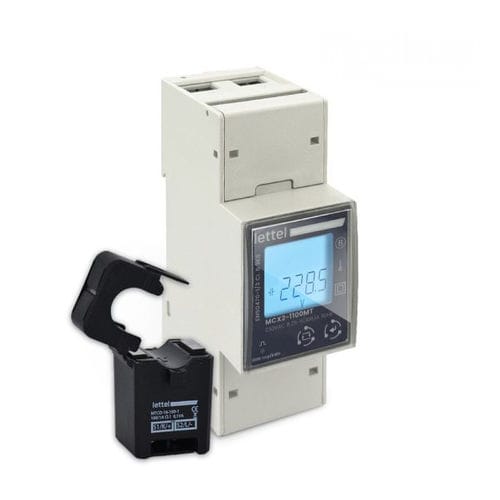

Compteur d'énergie électrique monophasé MCX2-10XCT series

sur rail DINRS-485avec transformateur de courant

Présentation
Compteur d’énergie monophasé avec transformateur de courant ouvrant fourni (∅16) pour mesure indirecte jusqu’à 100 A. Disponible en simple, double ou quadruple tarifs. Boîtier compact sur rail DIN, interface claire et menu intuitif.

Caractéristiques électriques

• Compteur énergie pour réseau monophasé avec communication Modbus
• Mesure via transformateur de courant ouvrant ∅16 fourni (plage d’intensité de 40 mA à 100 A)

Communication

• Communication Modbus (RS485)
• Transmition des données électriques et consommations via Modbus vers systèmes de supervision, GTB/GTC
• Disponible en simple, double ou quadruple tarifs
• Interface claire et menu intuitif

Physiques

• Fixation sur rail DIN
• Boîtier compact, largeur 2 modules (36 mm)
• Caches-bornes plombables pour prévention des risques électriques et fraudes

Mesures multi-paramètres

• Énergie active totale importée et exportée
• Énergie réactive importée et exportée
• Tension
• Courant
• Fréquence
• Puissance active, réactive et apparente
• Facteur de puissance
• Demandes maximales et moyennes

Classes de précision

• 1/B

Applications et utilisation
Le MCX2-10XCT est destiné à la mesure et la supervision d’installations monophasées jusqu’à 100 A en environnements tertiaires et industriels. Sa mesure indirecte par transformateur ouvrant permet l’installation sans interruption de la ligne existante, adaptée aux projets de rénovation ou d’extension. Idéal pour le sous-comptage, le suivi de consommation par ligne/équipement, le pilotage énergétique et la refacturation. Intégrable dans des architectures GTB/GTC pour optimisation et analyse des consommations.

Normes et conformité

• Conformités : CE, RoHS, REACh
• Standards applicables : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Ressources (documents disponibles)
Brochures et notices techniques et table d’échange Modbus RTU disponibles en PDF dans l’espace téléchargement du produit.

Variantes / Codes commandes (table)
Code commande | Type de réseau | Courant max | Nombre de tarif | Produit stocké
MCX2-100CT | Monophasé | 100A | Simple | outofstock
MCX2-102CT | Monophasé | 100A | Double | instock
MCX2-101CT | Monophasé | 100A | Quadruple | outofstock

Caractéristiques / spécifications techniques

• Mesure indirecte par transformateur de courant ouvrant ∅16 (fourni)
• Plage de mesure du courant : de 40 mA à 100 A
• Interface de communication : Modbus RTU (RS485)
• Tarification : simple, double ou quadruple tarifs selon variante
• Largeur boîtier : 2 modules (36 mm) pour montage rail DIN
• Fonctions mesurées : énergies active/réactive import/export, tension, courant, fréquence, puissances (active, réactive, apparente), facteur de puissance, demandes max et moyennes
• Classe de précision : 1/B
• Caches-bornes plombables (sécurité anti-fraude)
• Conformités et normes : CE, RoHS, REACh; IEC61000-4-x, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
