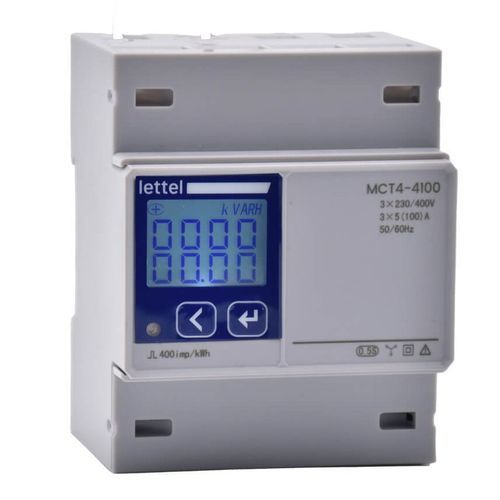

Compteur d'énergie électrique triphasé MCT4-x100 series

sur rail DINModbus RTUavec enregistreur de données

Le compteur électrique MCT4-x100, pour réseau triphasé ou tétrapolaire, associe performances avec encombrement minimum : - **Électriques :** - Compteur divisionnaire pour réseau triphasé 3x 400V ou tétrapolaire 3x 230/400V 50/60Hz - Raccordement direct en série - Plage de courant de 0,04 à 100A par phase - Précision mesure énergie active classe 0,5S. - **Physiques :** - Fixation sur rail-din - Boîtier largeur 4 modules soit 72 mm - Caches-bornes plombables - Face avant IP54. - **Communication :** - Émetteur d’impulsions sur énergie active (constante réglable). - Port RS485 avec protocole de communication Modbus RTU ou Mbus, entièrement programmable (parité, vitesse, trame). - **Cahiers Techniques :** - L’essentiel du compteur électrique - La communication RS485 MODBUS - Comprendre la classe de précision d’un compteur éléctrique - Les unités de mesure électrique - **Multi-mesure :** - Le sous compteur triphasé MCT4-x100 mesure les principales grandeurs électriques pour une analyse détaillée du circuit : - énergies actives et réactives, importées et exportées, par phase et totales - tension - courant - puissances actives, réactives et apparentes - facteur de puissance - fréquence - demandes* - valeurs extrêmes* - taux de distorsions harmoniques U et I*. - *Données accessibles via Modbus. - **Intégration :** - Boîtier compact largeur 4 modules. - Raccordement direct en série, arrivée par le haut et sortie par le bas, avec neutre à gauche. - **Utilisation :** - Visualisation des mesures en local sur l’afficheur déroulant ou à distance sur le logiciel complet fourni gratuitement. - **Applications :** - Le compteur d’énergie triphasé MCT4-x100 convient pour des applications éoliennes ou photovoltaïques grâce aux index distincts pour l’énergie importée (consommée) et exportée (produite). - **Sécurité :** - Caches-bornes plombables pour éviter tout risque de choc électrique ou de fraude. - **Précision :** - Classe 0,5S pour l’énergie active. - **Normes et certifications :** - **Conformités :** CE, RoHS, REACh. - **Standards applicables :** IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12. - **Variantes et codes commandes :** - **Code commande** | **Type de réseau** | **Communication** | **Produit stocké** - MCT4-3100 | Triphasé sans neutre | RS485 Modbus RTU | instock - MCT4-4100 | Tétraphasé | RS485 Modbus RTU | instock - MCT4-4100-MBUS | Tétraphasé | RS485 Mbus | instock - **Caractéristiques / Spécifications techniques :** - Compteur divisionnaire pour réseau triphasé 3x 400V ou tétrapolaire 3x 230/400V 50/60Hz - Raccordement direct en série - Plage de courant de 0,04 à 100A par phase - Précision mesure énergie active classe 0,5S - Fixation sur rail-din - Boîtier largeur 4 modules (72 mm) - Caches-bornes plombables - Face avant IP54 - Émetteur d’impulsions sur énergie active (constante réglable) - Port RS485 Modbus RTU ou Mbus programmable - Visualisation locale ou à distance - Conformités : CE, RoHS, REACh - Normes : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12
