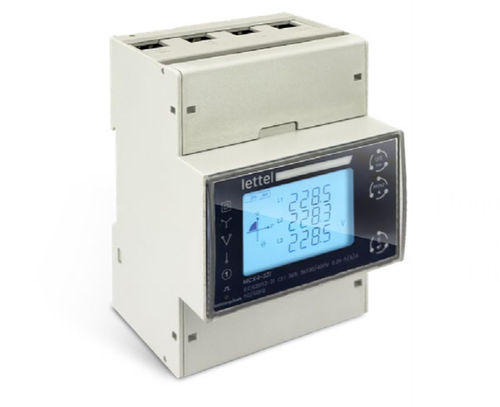

Compteur d'énergie électrique triphasé MCX4-30X series

monophasésur rail DINcertifié MID

Description
Compteur d’énergie Modbus et MID avec raccordement direct.

Caractéristiques

• Électriques : Compteur d’énergie pour jusqu’à 3 réseaux (monophasé, triphasé ou tétraphasé). Courant maximal 100 A et raccordement direct.
• Communication : Modbus RS485. Émetteur d’impulsions. Interface claire et menu intuitif.
• Physiques : Fixation sur rail DIN. Largeur boîtier : 4 modules (72 mm). Face avant IP54.
• Multi-mesure : Énergie active totale importée et exportée. Énergie réactive totale importée et exportée. Tension. Courant. Fréquence. Puissance active, puissance réactive, puissance apparente. Facteur de puissance. Distorsions harmoniques tension et courant. Demandes maximales et moyennes.
• Classes de précision : Version MID 0,5S/C. Version non-MID 1/B.

Avantages

• Applications : Suivi de la consommation énergétique des sites pour réduction des coûts et optimisation de l’efficacité énergétique. Supervision d’installations multi-réseaux (mono/tri/tétra) jusqu’à 100 A. Gestion et contrôle de la qualité électrique (mesure des harmoniques, facteur de puissance). Intégration dans des systèmes GTB/Smart Building via Modbus RS485. Vérification réglementaire et facturation d’énergie avec la version MID certifiée.
• Sécurité : Caches-bornes plombables pour réduire les risques de choc électrique et limiter les risques de fraude.

Normes et certifications

• Conformités : CE, RoHS, REAch.
• Standards applicables : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068.

Variantes et codes commandes
Code commande | Courant max | Communication | Nombre de tarif | Agrément MID | Produit stocké
MCX4-300-M | 100A | RS485 Modbus RTU | Simple | Oui | instock
MCX4-300 | 100A | RS485 Modbus RTU | Simple | | instock
MCX4-302-M | 100A | RS485 Modbus RTU | Double | Oui | instock
MCX4-302 | 100A | RS485 Modbus RTU | Double | | outofstock
MCX4-301-M | 100A | RS485 Modbus RTU | Quadruple | Oui | instock
MCX4-301 | 100A | RS485 Modbus RTU | Quadruple | | outofstock

Ressources et documentation disponibles

• Gamme de compteurs MCX (présentation) — PDF.
• Notice complète (notice produit) — PDF.
• Table d'échange Modbus RTU — PDF.

Caractéristiques / spécifications techniques

• Raccordement direct jusqu’à 100 A.
• Mesures : énergie active et réactive (import/export), tensions, courants, fréquences, puissances, facteur de puissance, harmoniques, demandes.
• Interfaces : RS485 Modbus RTU, sortie impulsions.
• Montage : rail DIN. Largeur boîtier : 4 modules (72 mm). Face avant IP54.
• Versions : MID (0,5S/C) et non-MID (1/B).
• Caches-bornes plombables.
• Conformité CE, RoHS, REAch ; respect des normes IEC listées ci-dessus.
