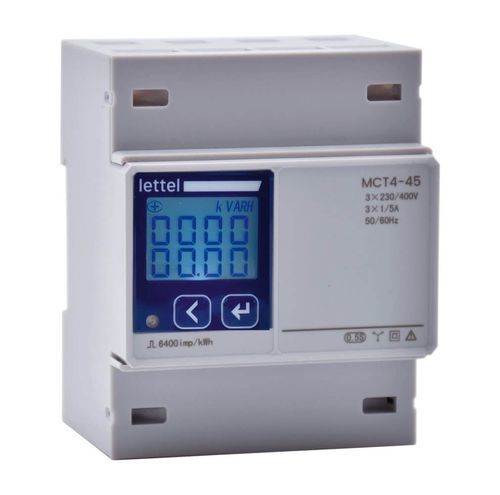

Compteur d'énergie électrique triphasé MCT4-x5

sur rail DINnumériqueModbus

Le compteur MCT4-x5 associe performances avec encombrement minimum : - **Électriques :** - Compteur d’énergie multi-mesure pour réseau triphasé 3x 400V ou tétraphasé 3x 230V 50/60Hz. - Raccordement indirect sur transformateurs de courant à secondaire 1A ou 5A. - Précision mesure énergie active classe 0,5S. - **Physiques :** - Fixation sur rail-din. - Boîtier largeur 4 modules soit 72 mm. - Caches-bornes plombables. - Face avant IP54. - **Communication :** - Le compteur d’énergie MCT4-x5 dispose d’un émetteur d’impulsions sur énergie active, ainsi qu’une interface RS485 avec communication Modbus RTU ou Mbus, entièrement programmable. - **Fonctionnalités multi-mesure :** - Le compteur triphasé ou tétra MCT4-x5 mesure les principales grandeurs électriques pour une analyse détaillée du circuit : - énergies actives et réactives, importées et exportées - tension - courant - puissances actives, réactives et apparentes - facteur de puissance - fréquence - demandes* - valeurs extrêmes* - taux de distorsions harmoniques U et I* - *données accessibles via Modbus. - **Avantages :** - Boîtier compact largeur 4 modules. - Visualisation des mesures localement sur l’afficheur ou à distance sur le logiciel complet fourni gratuitement. - Convient pour des applications éoliennes ou photovoltaïques grâce aux index distincts pour l’énergie importée (consommée) et exportée (produite). - Caches-bornes plombables pour éviter tout risque de choc électrique ou de fraude. - Classe 0,5S pour l’énergie active. - **Normes et certifications :** - Conformités : CE, RoHS, REACh. - Standards applicables : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12. - **Compatibilité :** - Le compteur triphasé MCT4-45 doit être raccordé à des transformateurs de courant à secondaire 1A ou 5A. - **Variantes réalisables :** - Sur demande version à 4 tarifs programmables via la communication Modbus. - **Variantes et codes commandes :** - Code commande | Type de réseau | Communication | Produit stocké - MCT4-45 | Tétraphasé | RS485 Modbus RTU | instock - MCT4-45-MBUS | Tétraphasé | RS485 Mbus | instock - MCT4-35 | Triphasé sans neutre | RS485 Modbus RTU | instock - **Ressources techniques :** - L’essentiel du compteur électrique - La communication RS485 MODBUS - Comprendre la classe de précision d’un compteur éléctrique - Problème d’énergie négative : diagnostic et solutions techniques - **Caractéristiques / Spécifications techniques :** - Réseau : triphasé 3x 400V ou tétraphasé 3x 230V 50/60Hz - Raccordement : indirect via TC 1A ou 5A - Précision : classe 0,5S (énergie active) - Fixation : rail DIN - Largeur boîtier : 4 modules (72 mm) - Face avant : IP54 - Communication : RS485 Modbus RTU ou Mbus, impulsions - Affichage local et logiciel distant - Conformités : CE, RoHS, REACh - Normes : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12
